Fikk en grundig runde på Ljones i dag sammen med to andre forummedlemmer og grunneier/beboere på stedet. På høy tid en fikk somlet seg ut hit...
Batteriet ble først etablert med to enkle norske 45cm rør og -torpedoer (formodentlig utstyr fra to torpedobåter av 1./2. klasse). Første lokalisering var helt nede i fjæra (første bilde), men dette var værutsatt så rørene ble flyttet til en kaikonstruksjon høyere over vannflaten (andre bilde). Den permanente batteribunkeren (tredje bilde) ble utstyrt med et 53cm tvillingrør fra en norsk Sleipner-klasse torpedojager med 45cm innlegg.
Bildene er hentet fra gamle eBay-auksjoner.
Følgende tekst er klippet fra KTB til Kriegsmarine/1. Skl (ONI-oversettelsen):
1940-04-15
The Fuehrer has ordered an investigation into the possibilities of protecting the entrances to Trondheim, Bergen and into some important fjords (Sogne Fjord, Hardanger Fjord) by the speedy establishment of torpedo batteries. The intention is sealing off at those points which coastal batteries cannot reach or at which they are not available, and where it is not possible to dispose naval forces all the time.
The best torpedo batteries, ready for immediate action, for the intended purpose would undoubtedly be the PT boats; these are, however, urgently required for other assignments in the south Norwegian area, for defense and escort purposes and for operational use end there are not nearly enough of them available.
Three torpedo tubes each have already been dismantled in Trondheim from the THEODOR RIEDEL and PAUL JACOBI and these are to be used as a torpedo barrage battery. The settingup of further shore torpedo batteries at favorable, well camouflaged and easily defended spots in the fjords is to be investigated speedily by the Torpedo Branch in cooperation with Commanding Admiral Norway. Naval Ordnance Division sees possibilities of setting-up such makeshift batteries with the simplest facilities in a very short time by making launching ramps out of wood.
1940-04-19
The setting up of torpedo batteries is now planned and reconnoitered in Sogne and Hardanger Fjords.
1940-04-25
The following torpedo batteries are ready for action in Norway:
Trondheim: 2 triple tubes.
Bergen: 1 battery with 3 tubes.
Oslo: 2 batteries with 6 tubes. Merk: Feil, som antagelig skyldes usikkerhet ift hvordan rammene på Kaholmen skulle registreres (JEF)
Further batteries are planned to block the following entrances: Kristiansund, Andalsnes, Nord Fjord, Sogne Fjord, Hardanger Fjord.
Erection of the last two batteries is planned first. Reconnaissance has been carried out.
1940-04-26
Reconnaissance of Hardanger Fjord with regard to torpedo batteries has been carried out.
1940-04-28
Operation to set up torpedo batteries in Hardanger Fjord has commenced.
1940-04-29
Admiral, West Norwegian Coast reports that the Hardanger Fjord torpedo battery is ready for action.
The torpedo battery in Sogne Fjord will probably be in readiness by the end of the week.
De hev seg raskt rundt på den tiden...
Ytterligere informasjon fra BaMa, via Fjørtoft (JEF):
Mars 1941:
Batteriet etableres med 2 svingbare norske enkeltrør (kardusfyring), bestrykningsvinkel 60 grader (håndoperert).
En torpedo Mod VII, to Mod VIIIb1 og en Mod X.
Ildledning med regneskive og forsprangsinnstillinger.
August 1941:
Operativ i ny betongbunker med 53cm tvillingrør (med 45 cm innlegg).
November 1941:
Funksjonsskutt med norske 45cm Whitehead Mod VIII torpedoer.
Torpedobatterie Ljones
Moderators: Stutzpunkt, KOS
- Attachments
-
- Første plassering av rørene - eksakt lokalisering ukjent...
- Torpedobatterie Hardanger.jpg (81.6 KiB) Viewed 332 times
-
- Andre plassering av rørene (også denne lokalisering ukjent...)
- Torpedorotation at Ljones during WW2 (from ebay auction) 1.jpg (90.25 KiB) Viewed 332 times
-

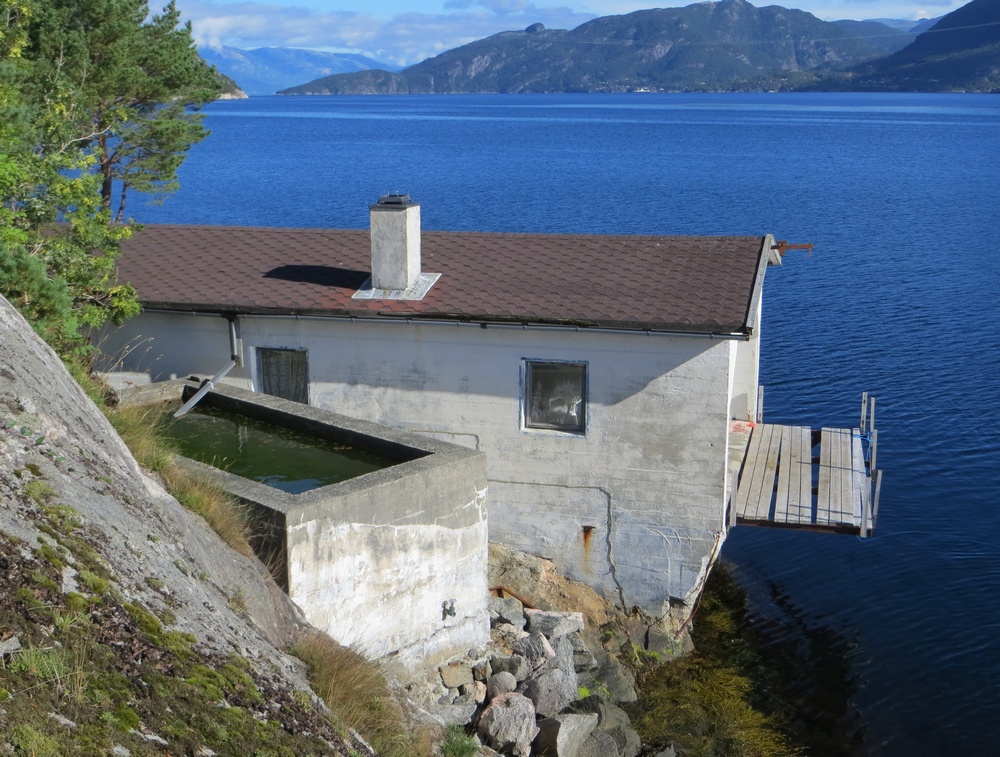

- Permanent bunker
- uJArUnFVcewQ132499225533P1111.jpg (76.65 KiB) Viewed 332 times
Last edited by Natter on 24 Sep 2015 16:11, edited 7 times in total.
Informasjon som ikke deles, går tapt!
- Attachments
-

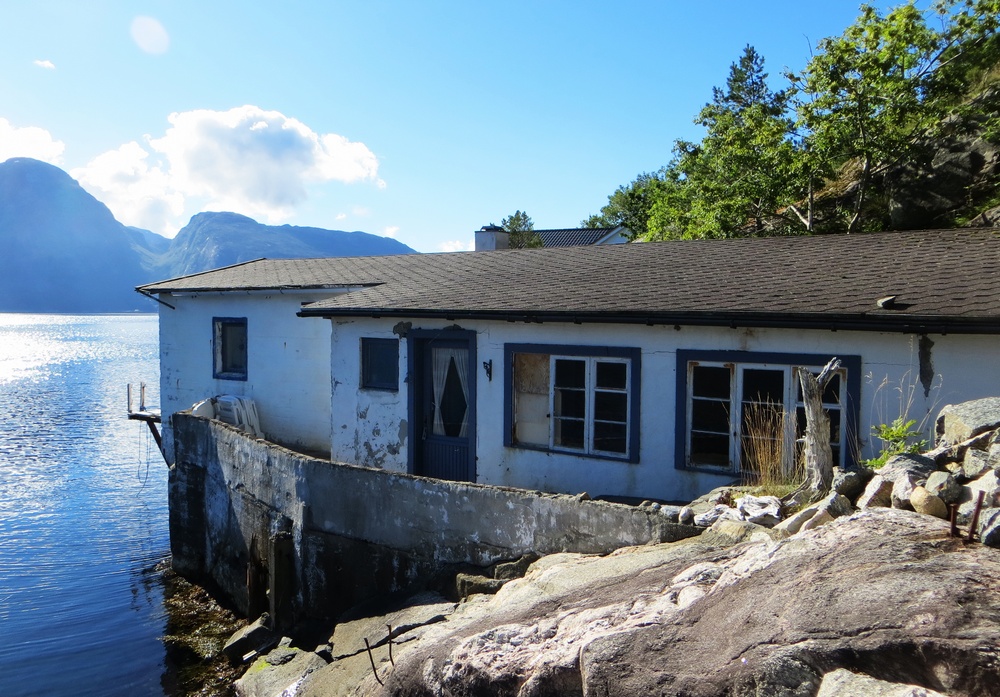

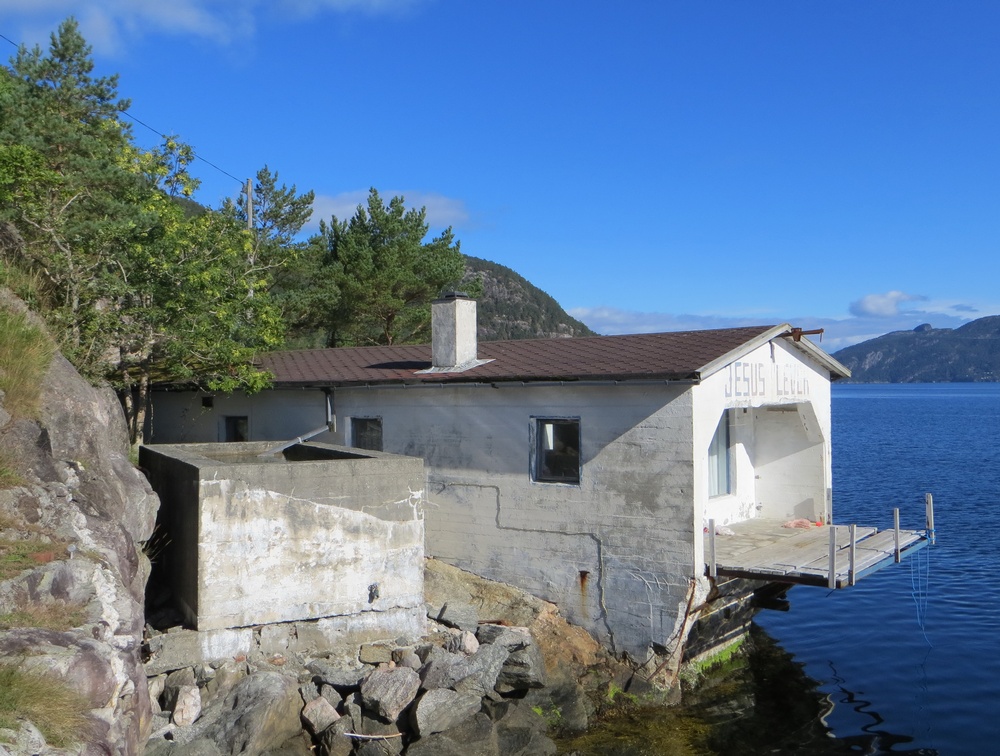

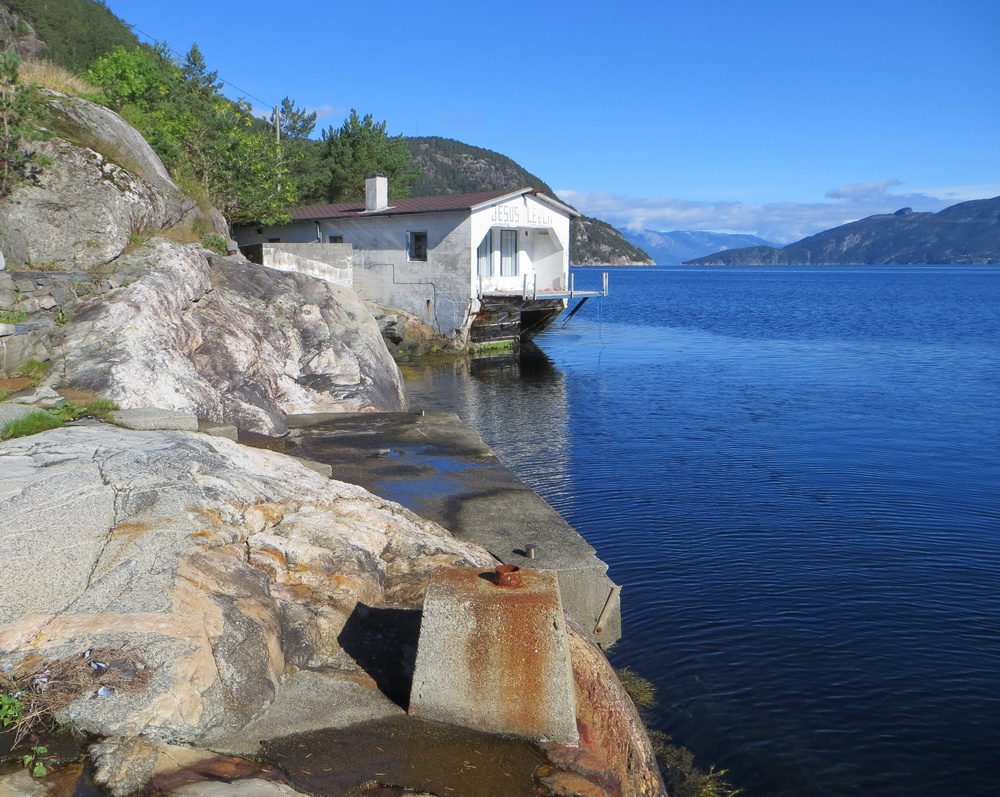

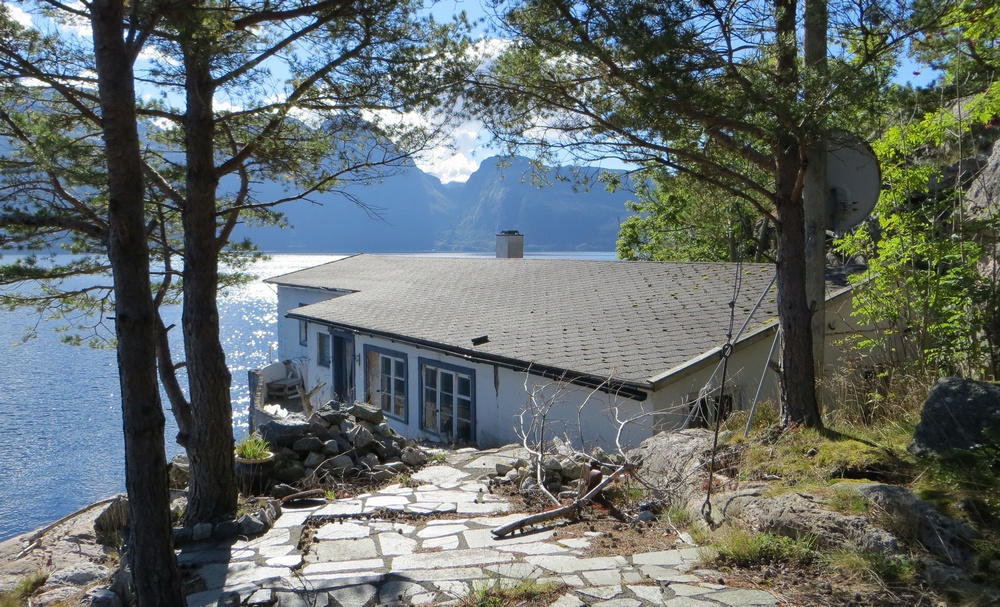

- "Jesus lever" stadig, men det er iflg grunneier en del år siden bunkeren har fungert som hytte...
- 01.jpg (294.58 KiB) Viewed 332 times
-
- 02.jpg (291.67 KiB) Viewed 332 times
-
- 03.jpg (355.23 KiB) Viewed 332 times
-

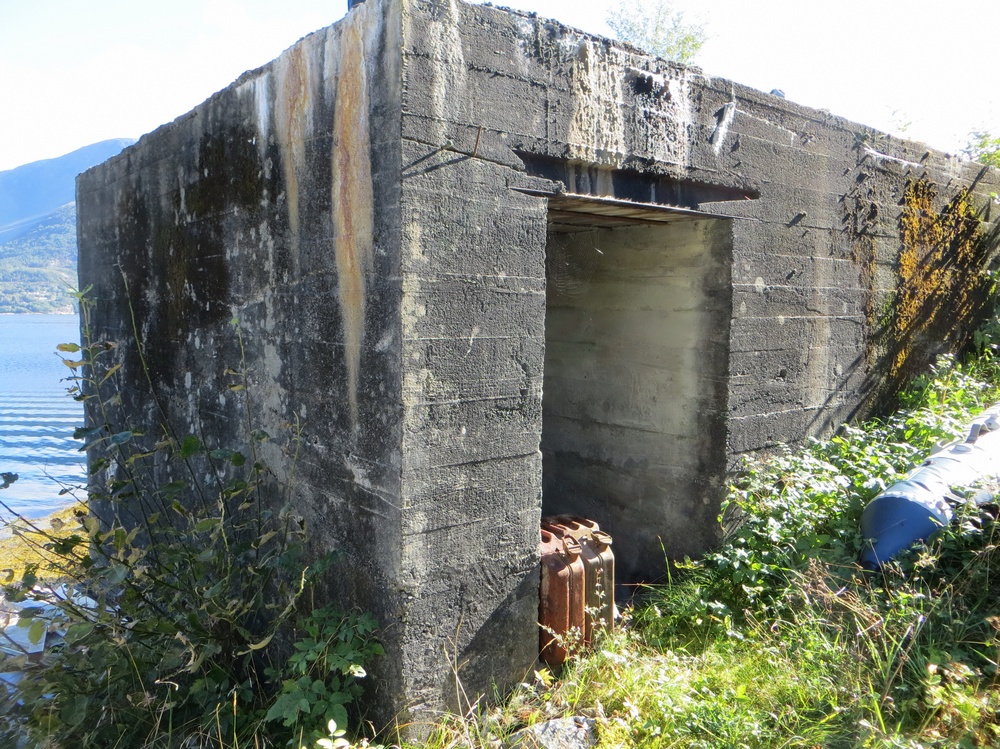

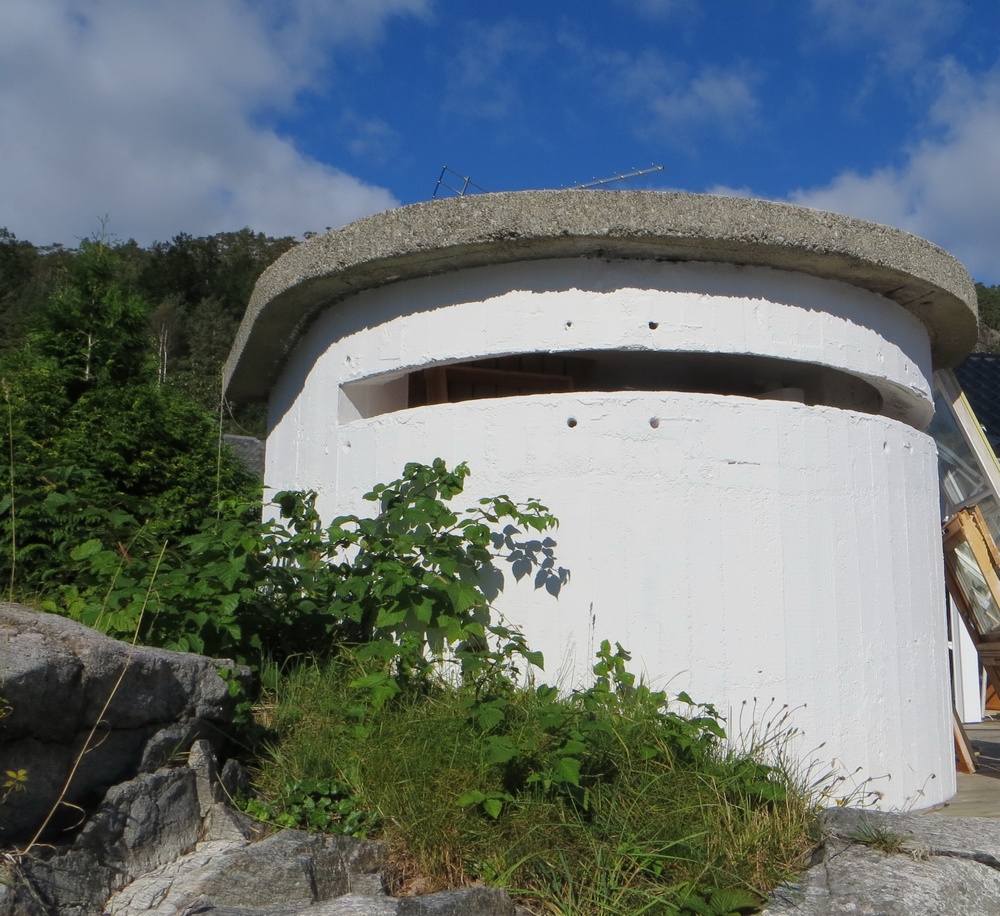

- Siktestasjonen
- 04.jpg (363.42 KiB) Viewed 332 times
-

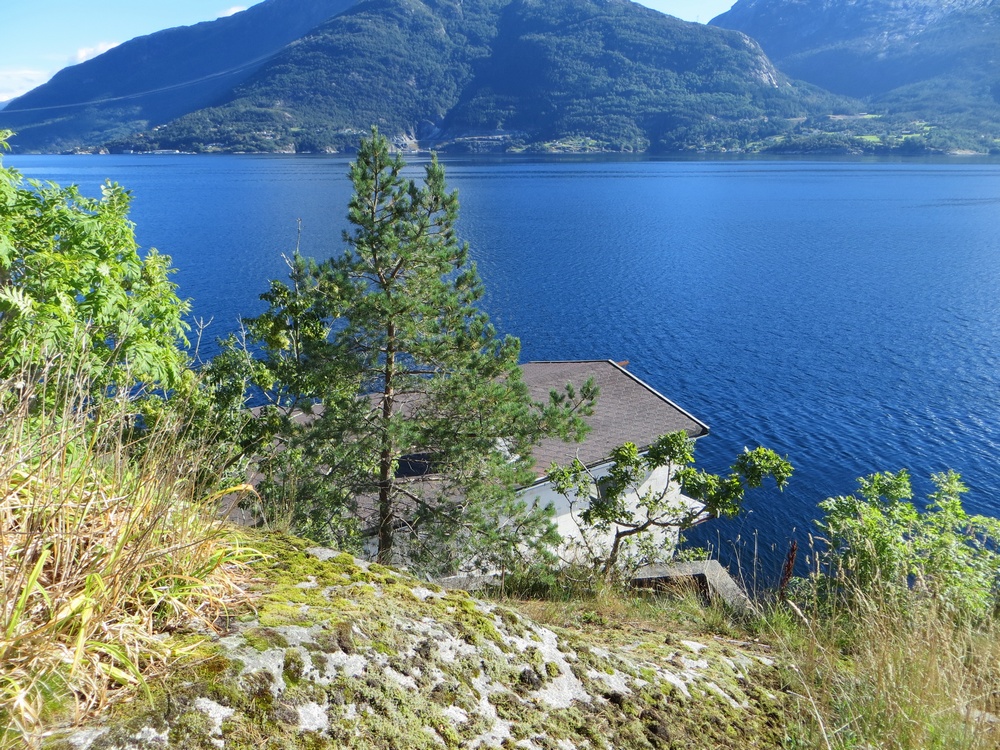

- Utsikt fra siktestasjonen
- 05.jpg (208.38 KiB) Viewed 332 times
-
- 06.jpg (343.4 KiB) Viewed 332 times
-
- 07.jpg (467.04 KiB) Viewed 332 times
-
- 08.jpg (379.89 KiB) Viewed 332 times
-
- 09.jpg (325.68 KiB) Viewed 332 times
-

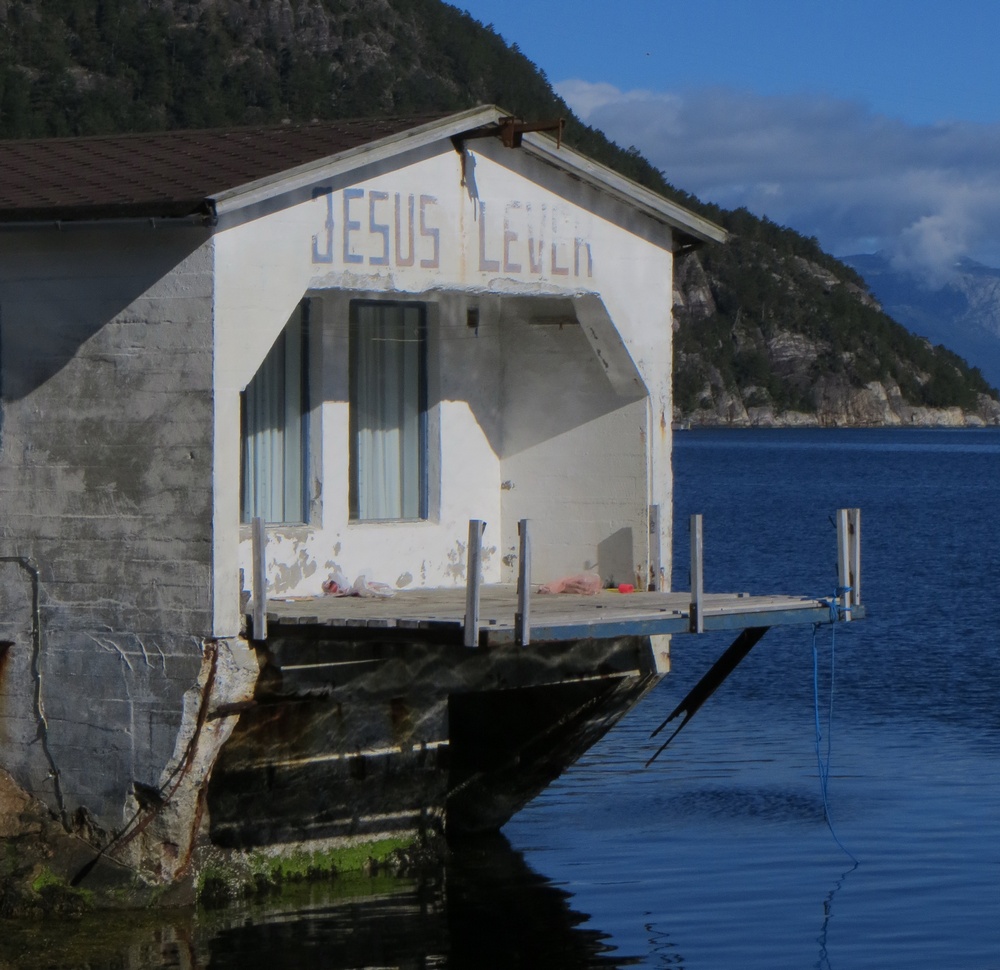

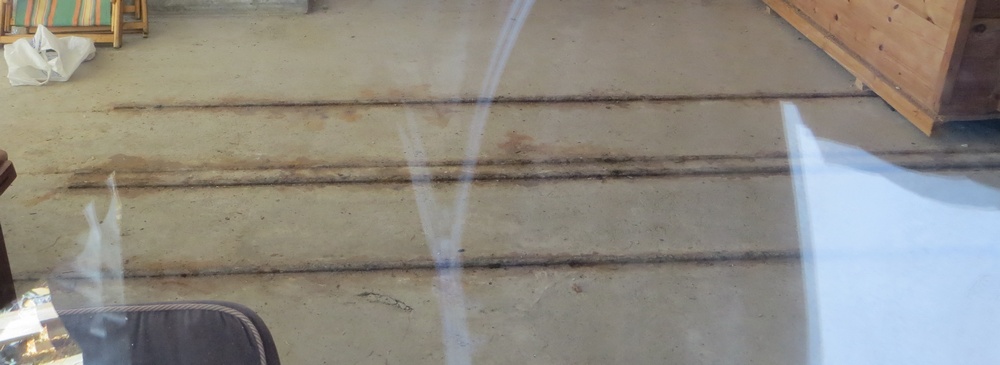

- Bunkeren er ikke endret mer enn at skinnene til ladevognene stadig er synlige
- 10.jpg (105.07 KiB) Viewed 332 times
Last edited by Natter on 24 Sep 2015 16:17, edited 6 times in total.
Informasjon som ikke deles, går tapt!

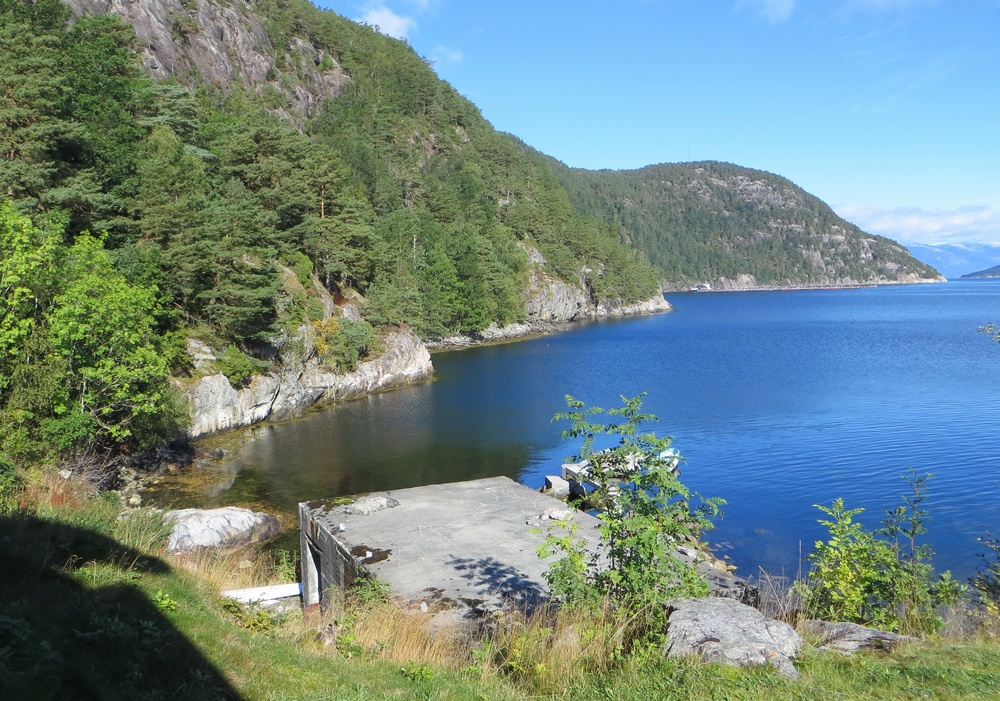

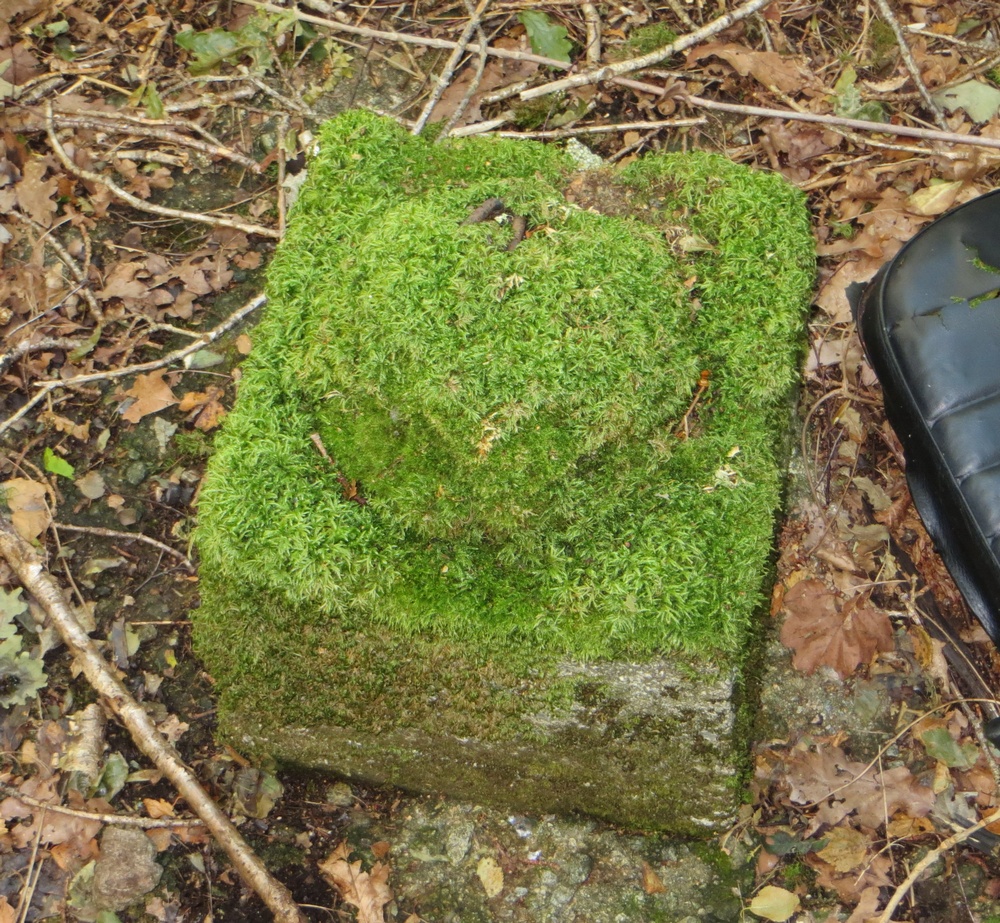

Øvrige rester rundt batteriet (ref kartmarkeringene).

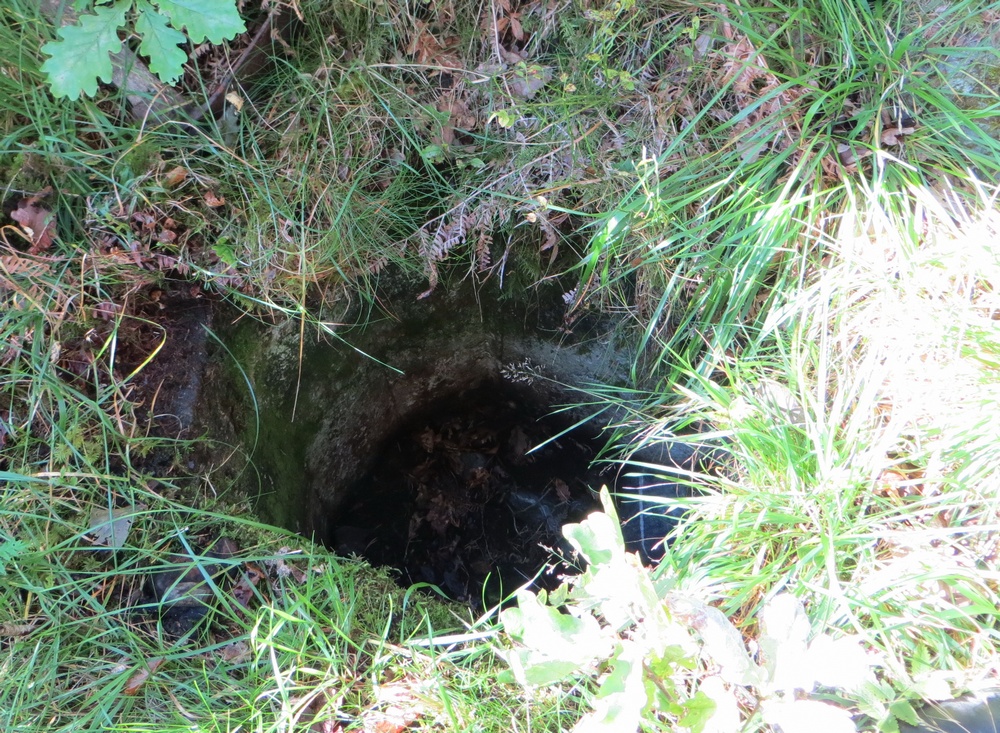

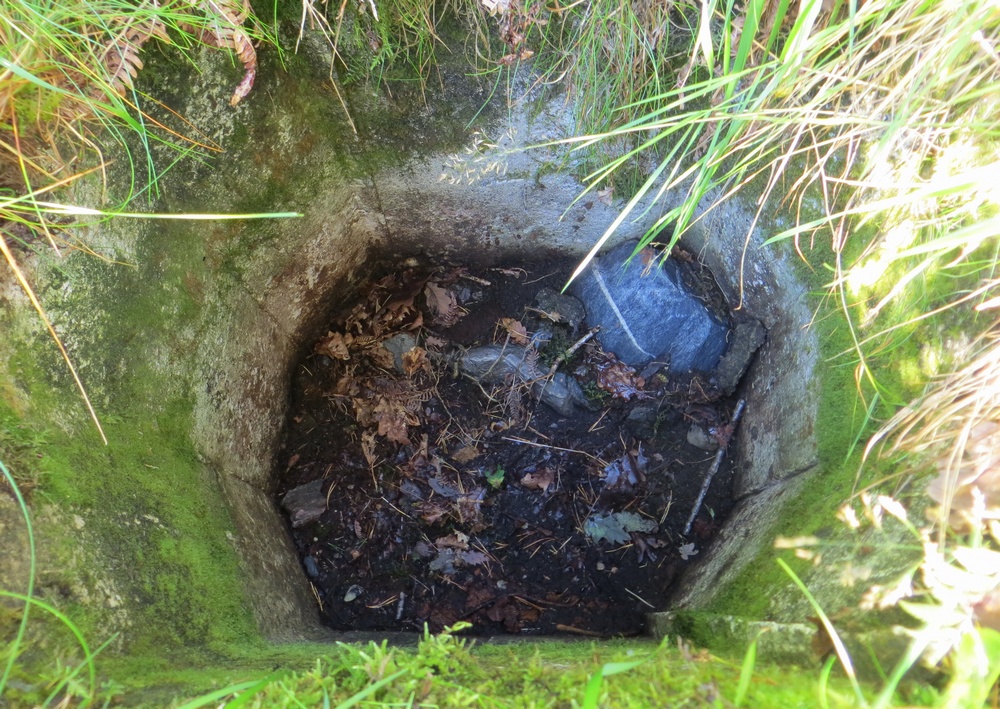

Den støpte "gropen" på bilde 13.jpg og 14.jpg finnes det minst to av her ute, og de er et lite mysterium... Kan jo minne om de "enmannshullene" man ser andre steder (spesielt i Vestfold), men de er som man ser både utformet med to rette sider, er veldig grunne (kan selvsagt være fylt med jord) og ikke minst er jo plasseringen et stykke opp i skogen ovenfor batteriet litt pussig...

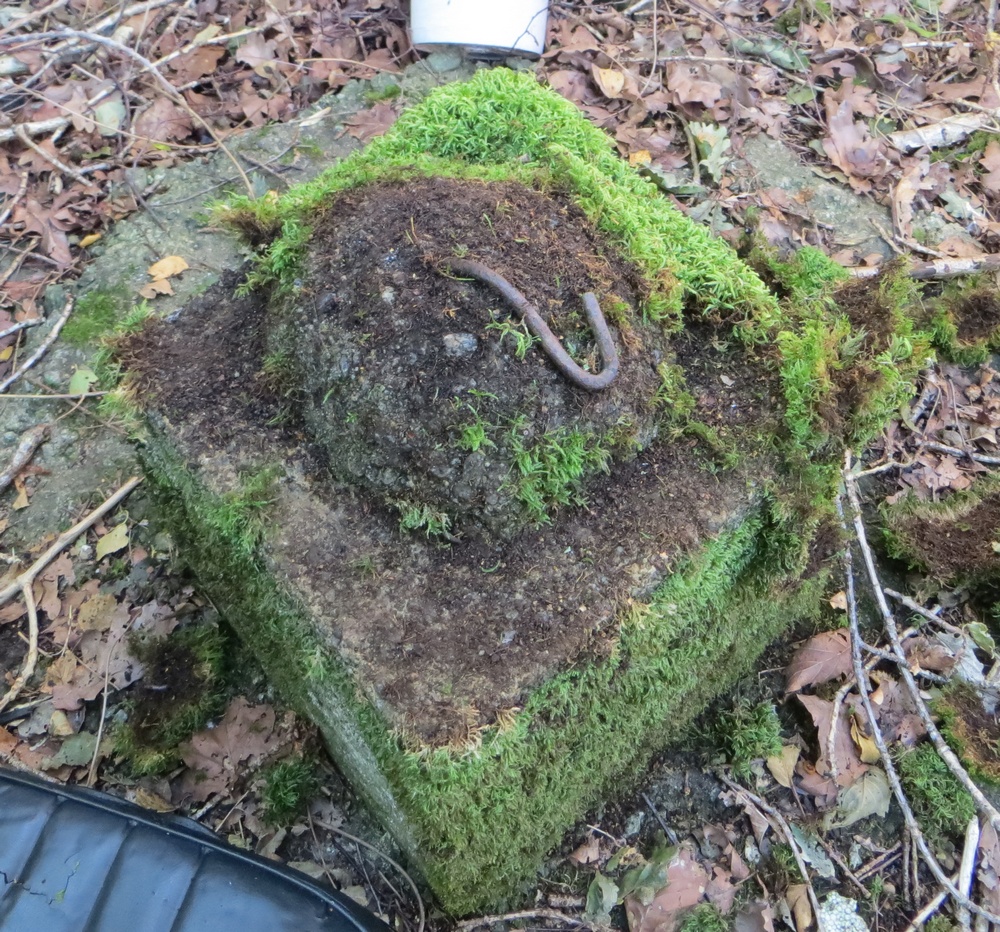

Luftvernstillingene byr også på en litt merkelig infesting for våpen (bilde 16.jpg og 17.jpg)... Ingen bolter, kun en "krok" i midten. Muligens har det her stått en høy trefot med forankring ned i denne betongklumpen, men hvorfor denne halvkule-utformingen? Stillingen har to relativt store ammonisjer, men ingen synlige kjølekar. 20mm eller MG på luftmålstativ?
Den støpte "gropen" på bilde 13.jpg og 14.jpg finnes det minst to av her ute, og de er et lite mysterium... Kan jo minne om de "enmannshullene" man ser andre steder (spesielt i Vestfold), men de er som man ser både utformet med to rette sider, er veldig grunne (kan selvsagt være fylt med jord) og ikke minst er jo plasseringen et stykke opp i skogen ovenfor batteriet litt pussig...
Luftvernstillingene byr også på en litt merkelig infesting for våpen (bilde 16.jpg og 17.jpg)... Ingen bolter, kun en "krok" i midten. Muligens har det her stått en høy trefot med forankring ned i denne betongklumpen, men hvorfor denne halvkule-utformingen? Stillingen har to relativt store ammonisjer, men ingen synlige kjølekar. 20mm eller MG på luftmålstativ?
- Attachments
-
- 11.jpg (370.45 KiB) Viewed 332 times
-
- 12.jpg (435 KiB) Viewed 332 times
-
- 13.jpg (467.84 KiB) Viewed 332 times
-
- 14.jpg (407.61 KiB) Viewed 332 times
-
- 15.jpg (424.57 KiB) Viewed 332 times
-
- 16.jpg (552.29 KiB) Viewed 332 times
-
- 17.jpg (542.76 KiB) Viewed 332 times
Last edited by Natter on 24 Sep 2015 16:17, edited 4 times in total.
Informasjon som ikke deles, går tapt!

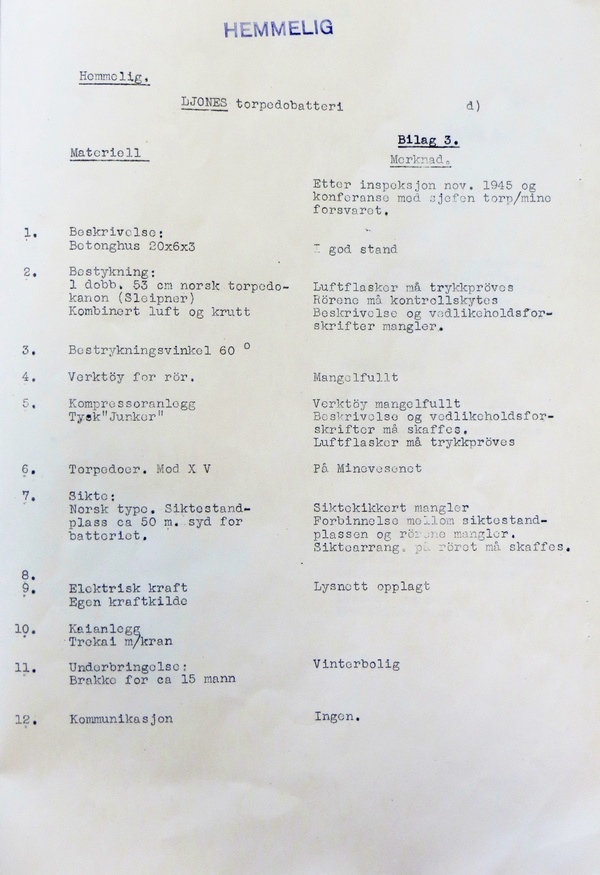

Fra en statusrapport for torpedobatteriene i Marinekommando Vestlandet (MKV), 1946 - avfotografert hos Statsarkivet i Bergen:
- Attachments
-
- Rapport - Torpedobatterier MKV (1946-12-04) (RZ)_Page_11.jpg (152.26 KiB) Viewed 325 times
