Vet ikke om dere har sett denne siden, men her er flere flotte 3D skisser av Scharnhorst, søsterskipet til Gneisenau.
http://www.tankwerkz.com/schgal.html
Legg merke til at avstandsmåler på fordekket ser kortere ut (8M?) og likner optikken på Calais, mens den på toppen + akter ser ut til å passe bedre med Fjell & Trondenes.
Legg også merke til to kupler på hver side av broa med mindre avstandsmålere, antakeligvis 4 x 8M for 15 cm tårnene?
Erik
10,5m Avstandsmåler
Moderators: Stutzpunkt, KOS

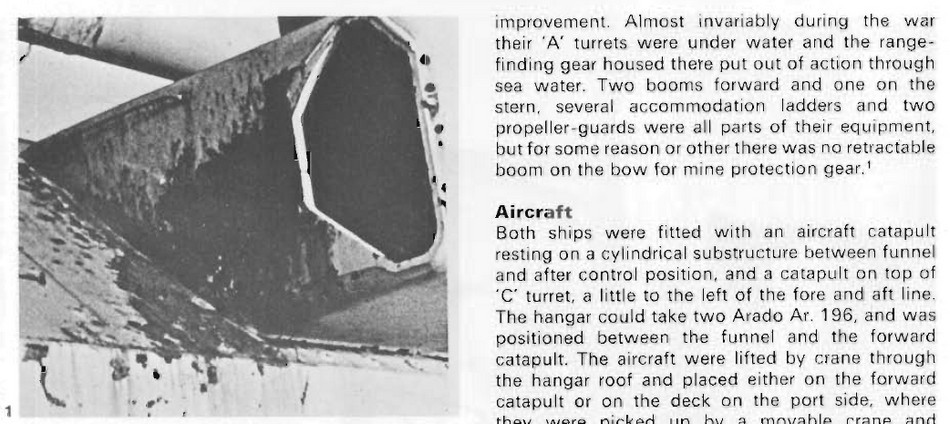

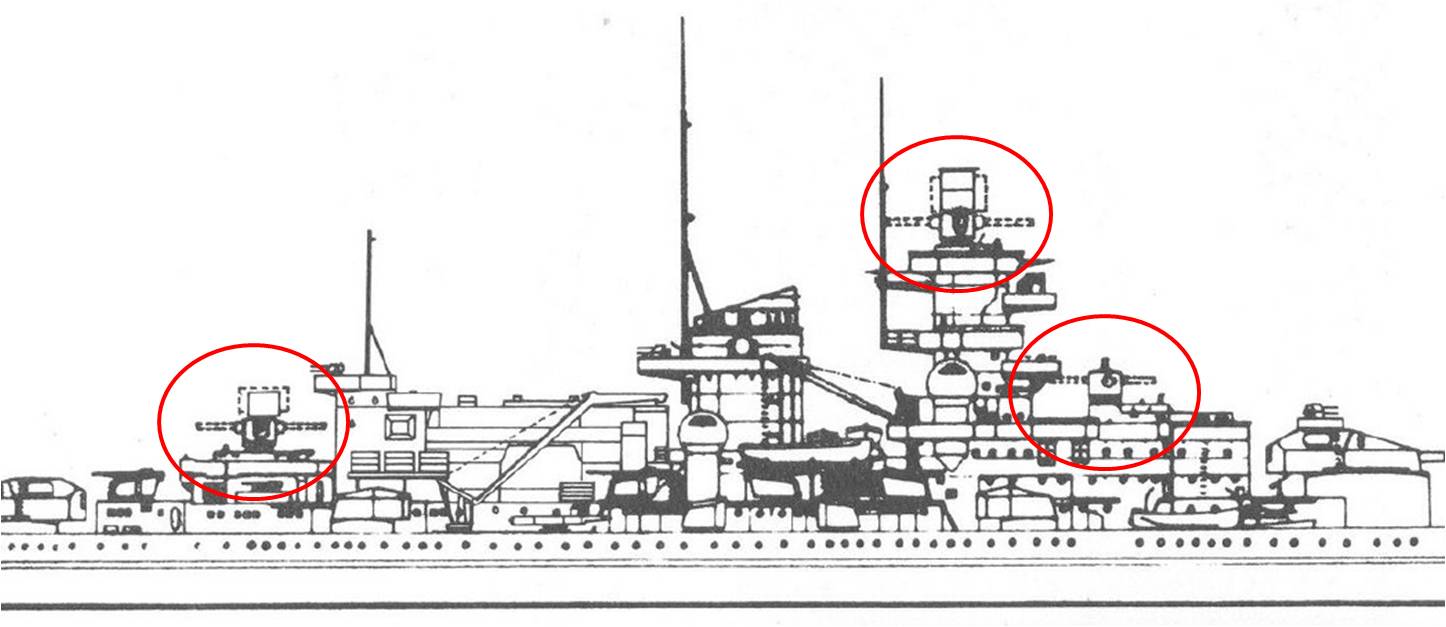

Illustrert her (scan fra "Warship Profile 033 - German Battlecruisers Scharnhorst and Gneisenau", Paul Schmalenbach):Erik E wrote:Nå beveger jeg meg ut på den berømte tynne isen.... igjen.... Men Gneisenau hadde som du sikkert vet en innebygget 10,5 i hvert kanontårn. Disse ble "vingeklippet" og tatt ut på B og C tårnet under landmonteringen, mens A tårnet fikk den fjernet på et tidligere stadie pga stadige problemer med vannintrengning i tårnet under høy sjøgang.
- Attachments
-
- Gneisenau_Image47.jpg (131.92 KiB) Viewed 265 times

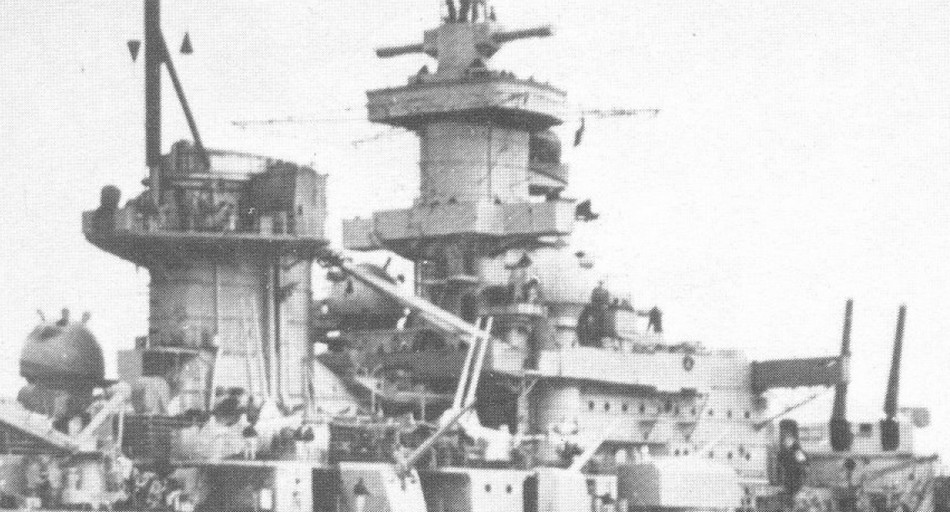

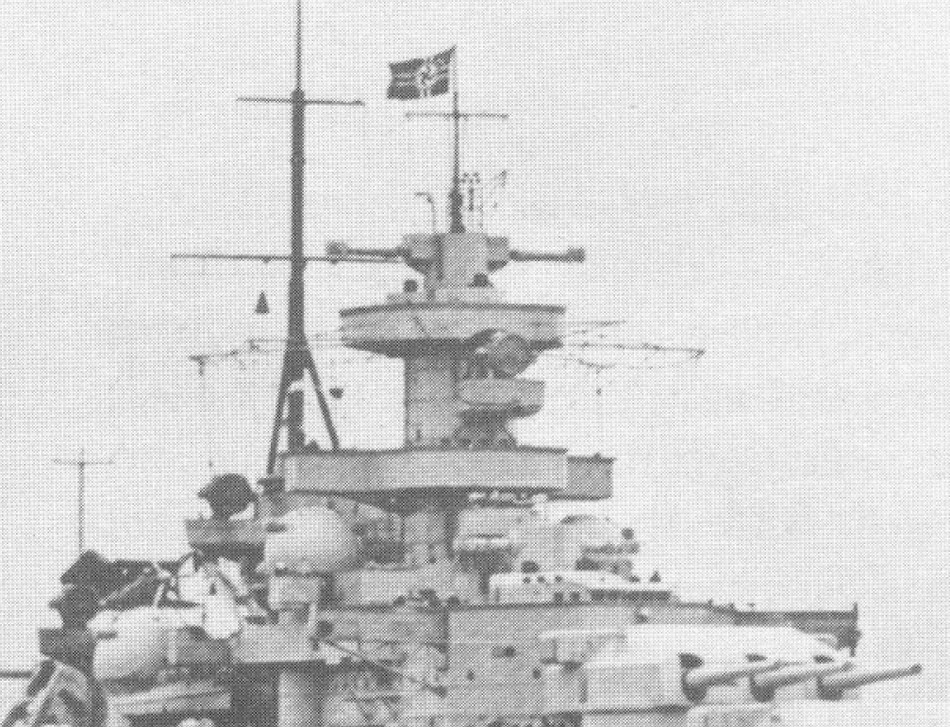

Har skummet gjennom følgende bøker/ hefter (i den grad jeg klarer å lese noe tysk/ polsk...):Erik E wrote:Legg merke til at avstandsmåler på fordekket ser kortere ut (8M?) og likner optikken på Calais, mens den på toppen + akter ser ut til å passe bedre med Fjell & Trondenes.
Legg også merke til to kupler på hver side av broa med mindre avstandsmålere, antakeligvis 4 x 8M for 15 cm tårnene?
Marine-Arsenal Band 02 - Schlachtschiff "Gneisenau" (Siegfried Breyer)
Marine-Arsenal Band 24 - Die Schlachtschiffe der Scharnhorst-klasse (Siegfried Breyer)
Marine-Arsenal Highlight Band 2 - Schlachtschiff "Gneisenau" (Siegfried Breyer)
Marine-Arsenal Special Band 10 - Die Schweren Kreuzer der Kriegsmarine (Siegfried Breyer)
Okraety Wojenne 25 - Pancerniki typu "Scharnhorst" (Przemystaw Federowicz)
The German Battleship Scharnhorst (Siegfried Breyer)

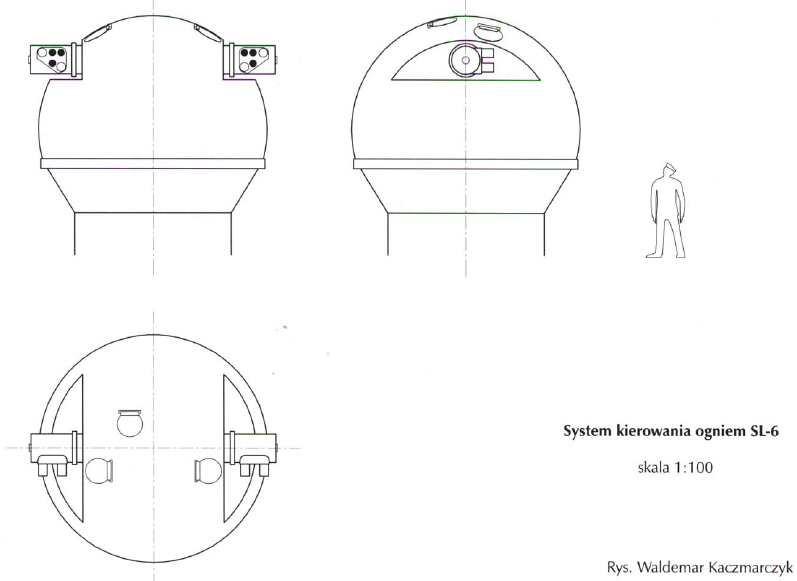

Ser kun henvisninger til 10,5 og 4m (SL-6) avstandsmålere, uten at jeg skal ta stilling til hva som er riktig (er dog enig i at den fremste ser kortere ut).
- Attachments
-
- Gneisenau_Image39.jpg (152.64 KiB) Viewed 265 times
-
- Gneisenau_Image41.jpg (92.95 KiB) Viewed 265 times
-
- Gneisenau_1942_Image1.jpg (84.08 KiB) Viewed 264 times
Last edited by Natter on 24 Dec 2010 15:42, edited 1 time in total.

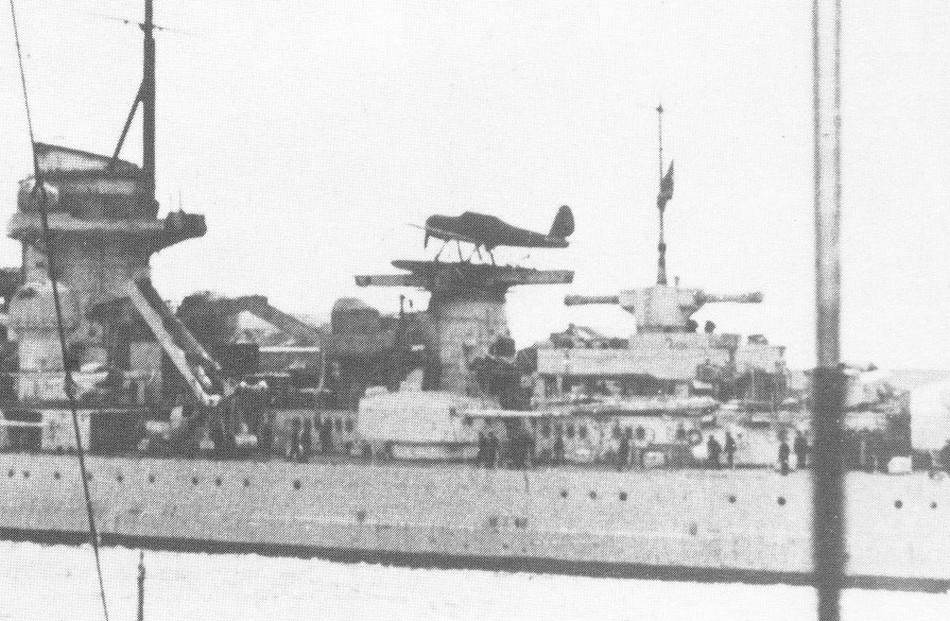

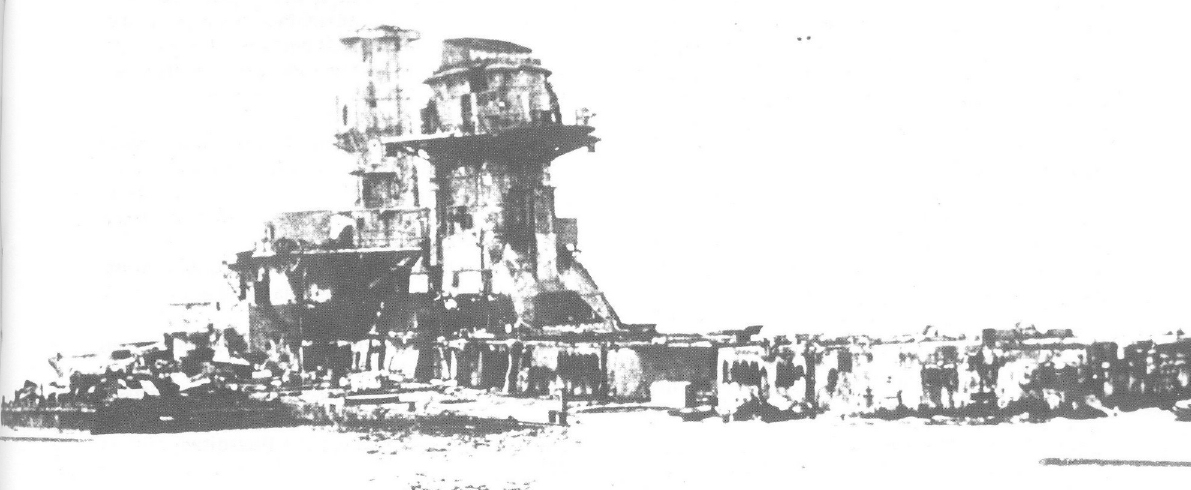

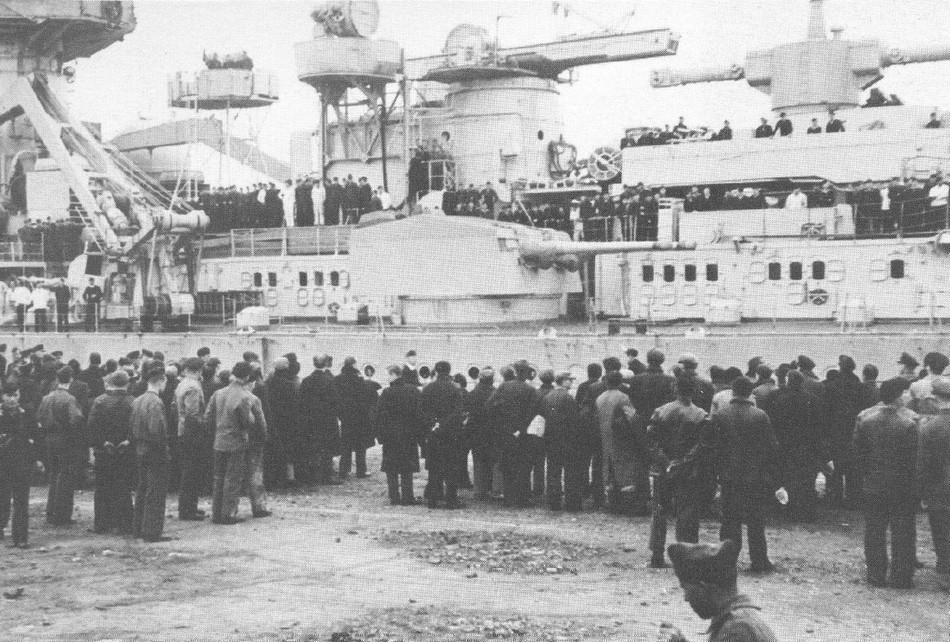

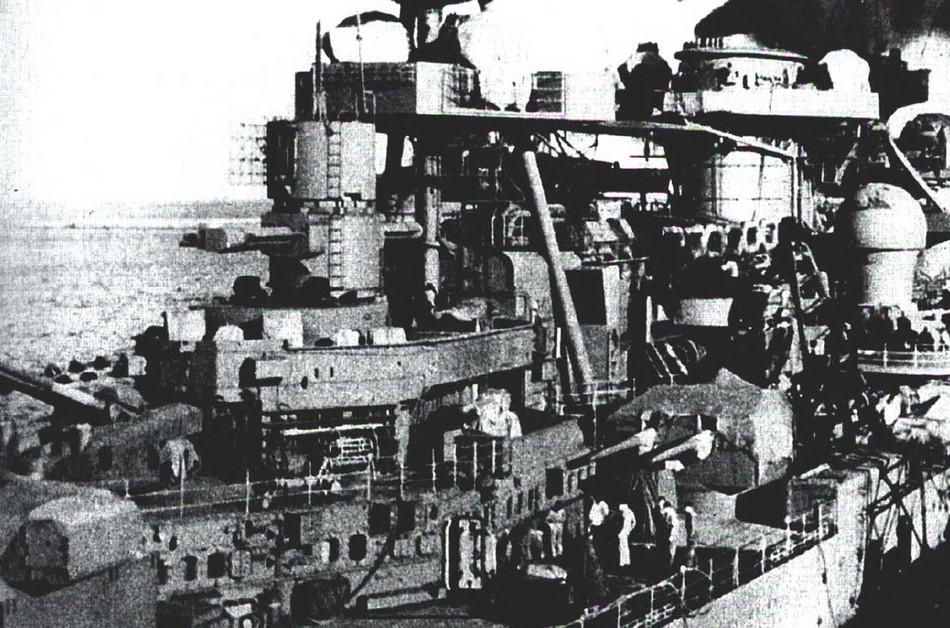

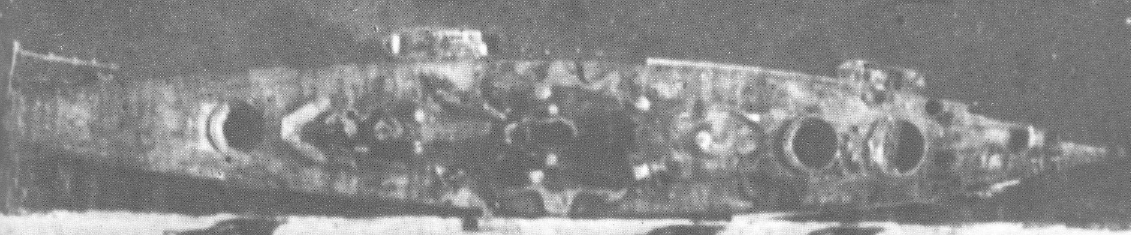

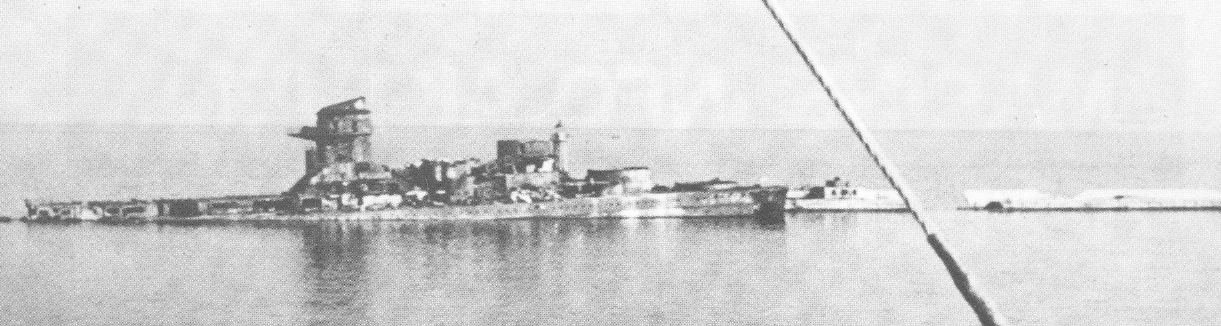

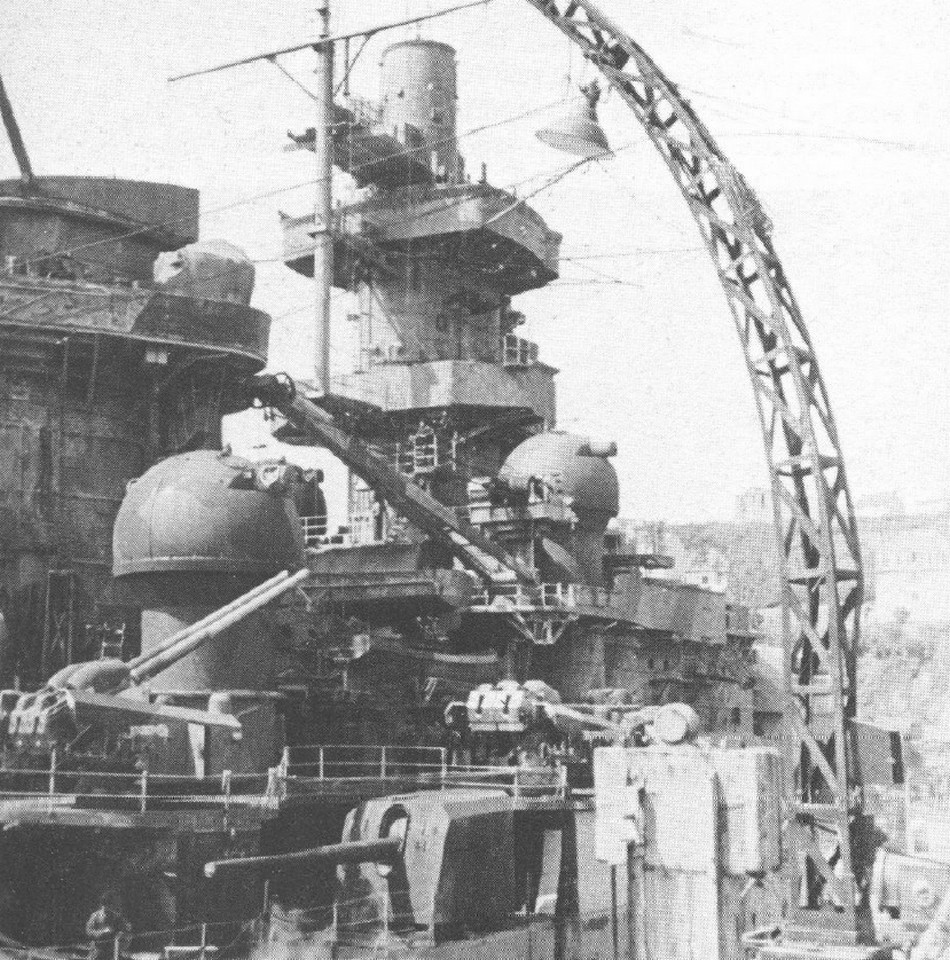

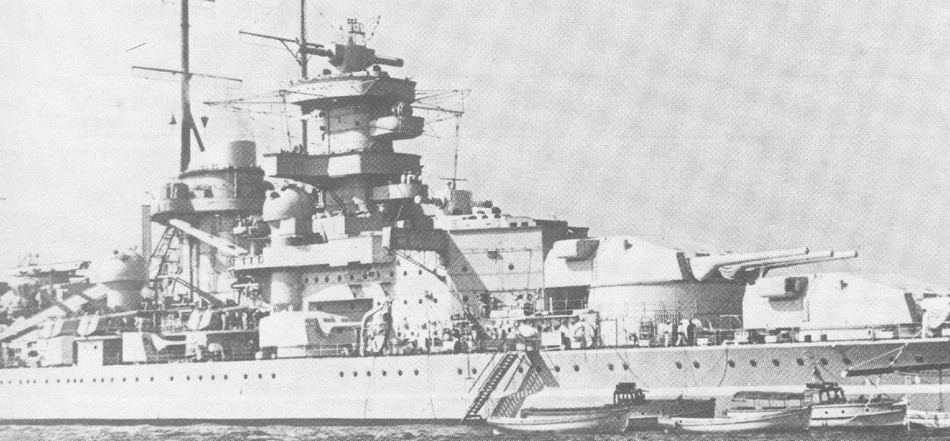

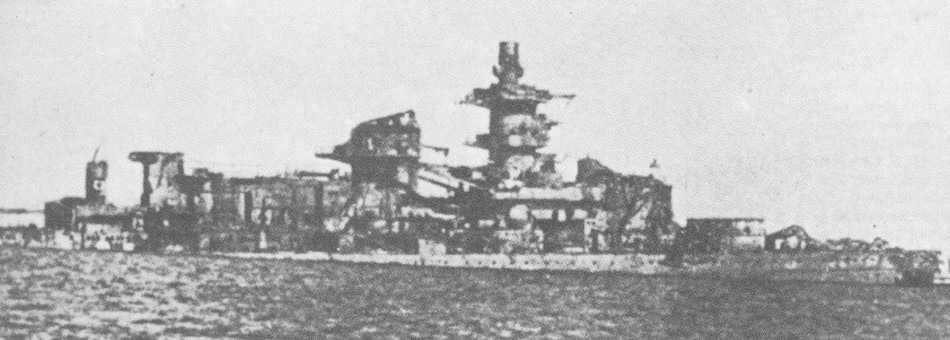

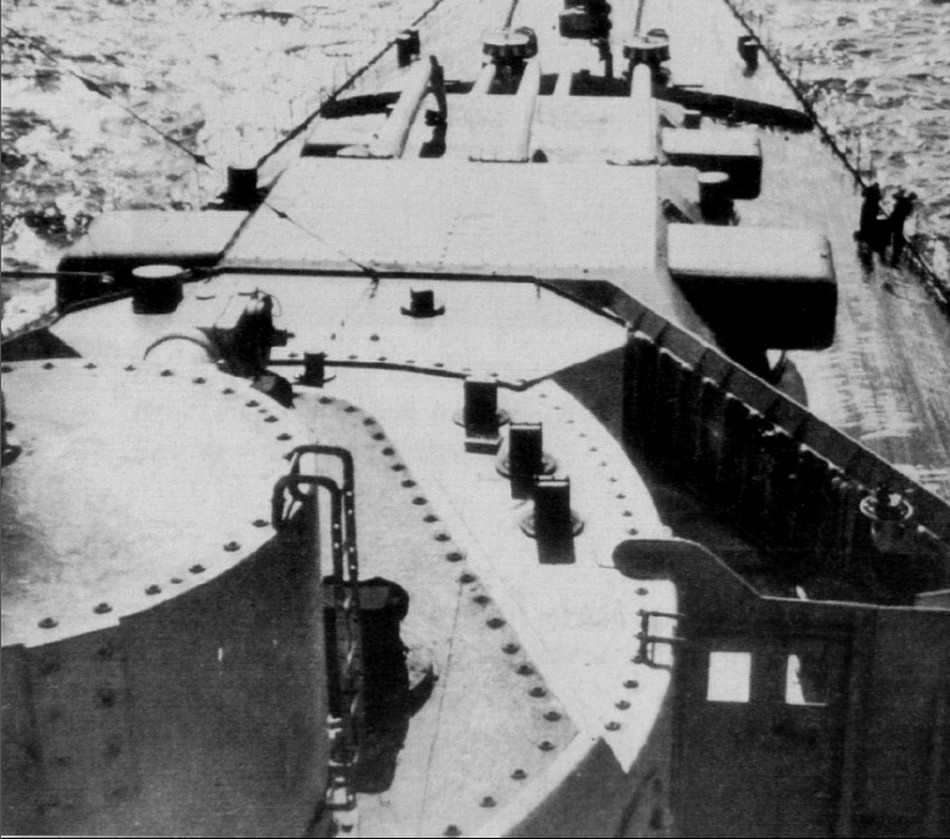

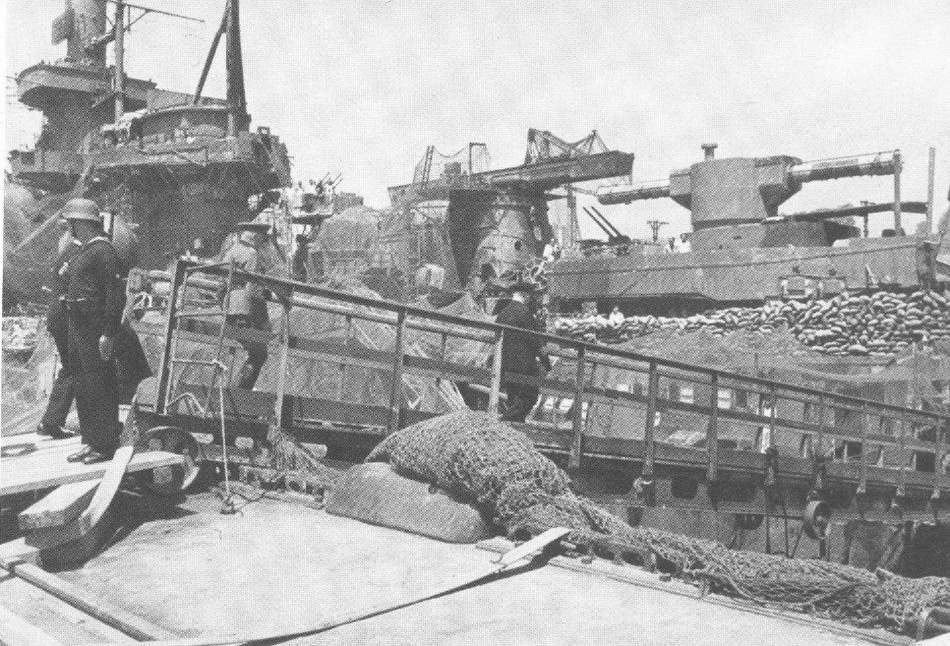

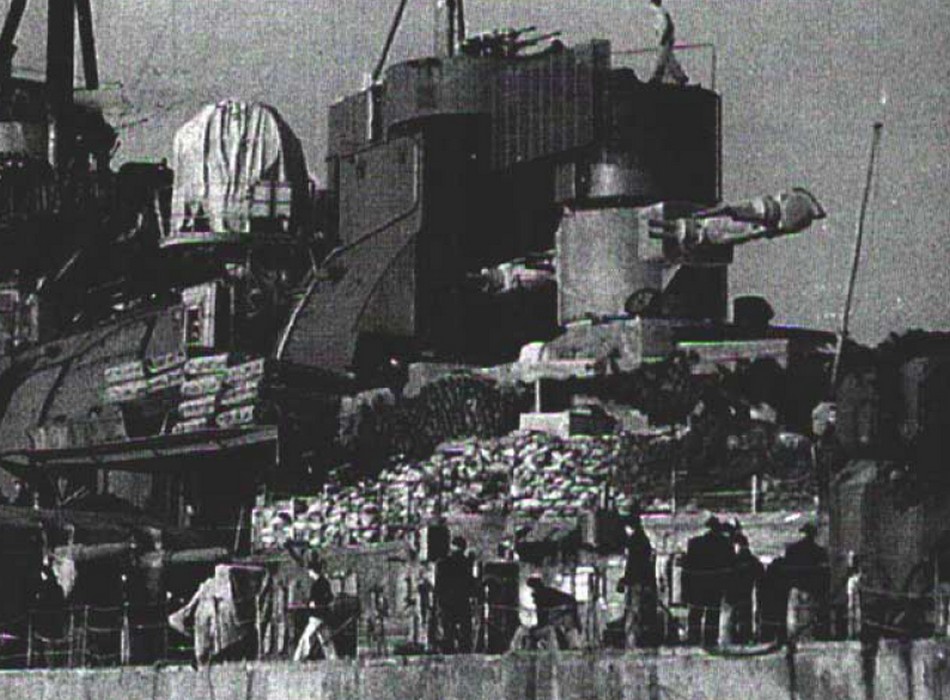

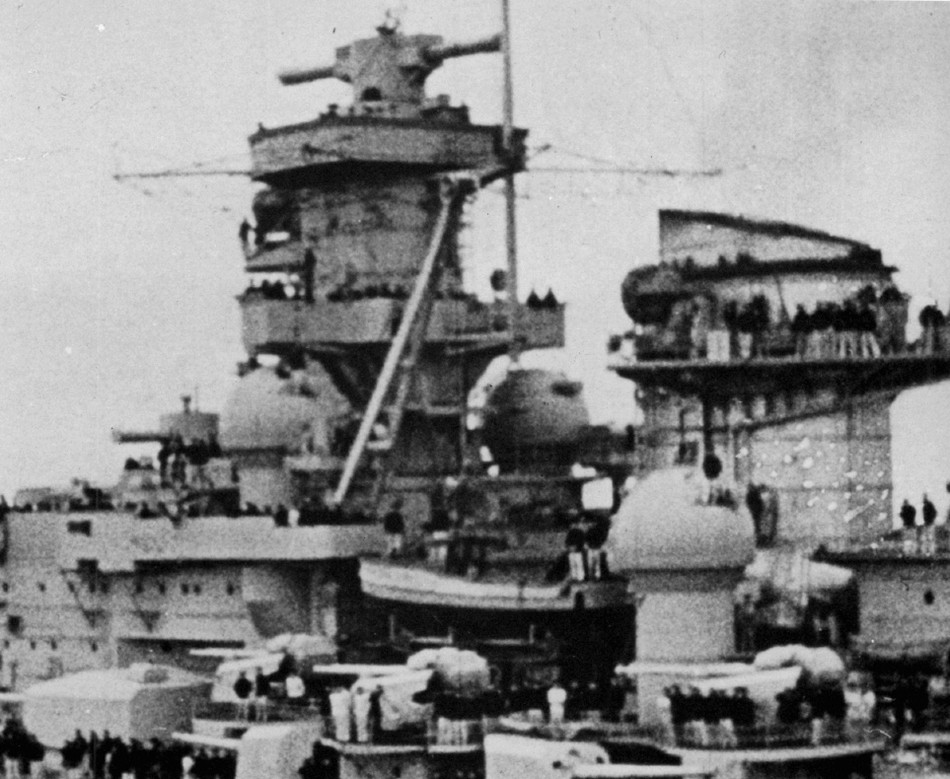

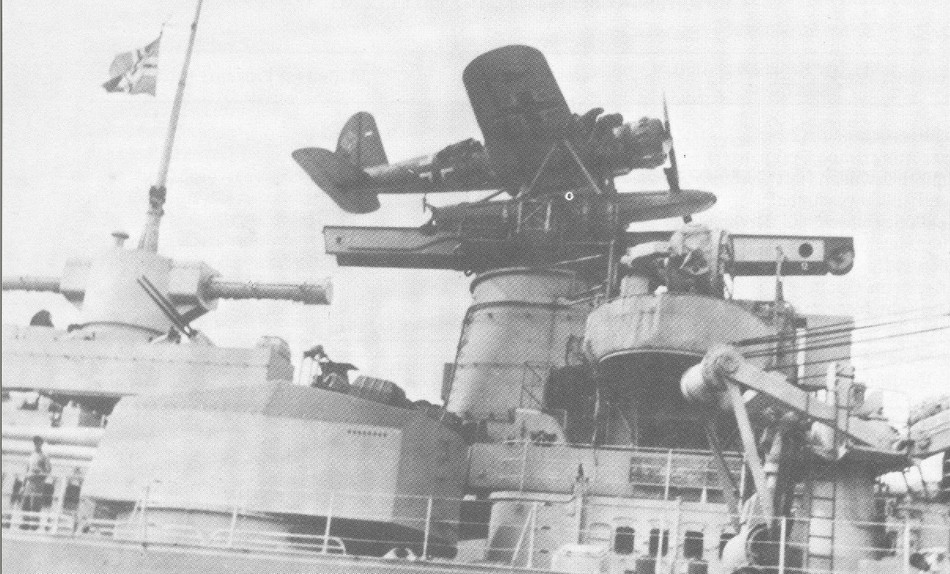

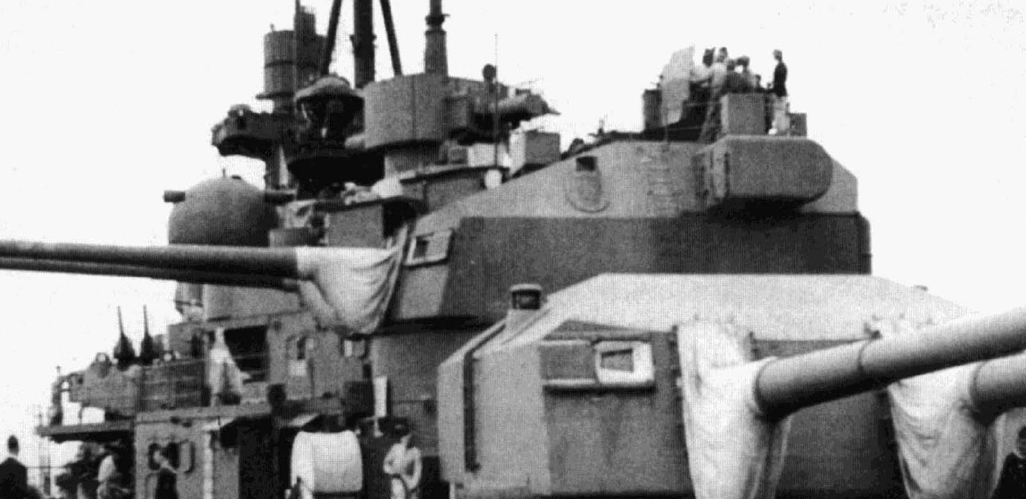

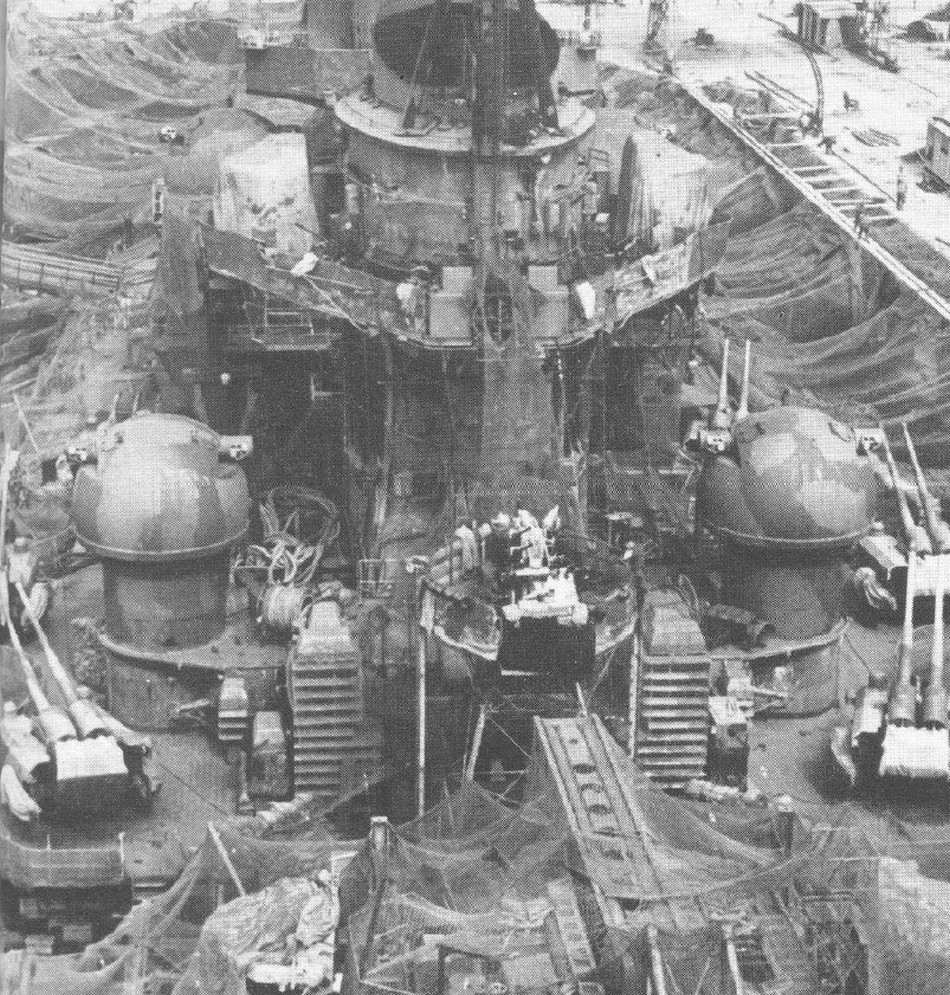

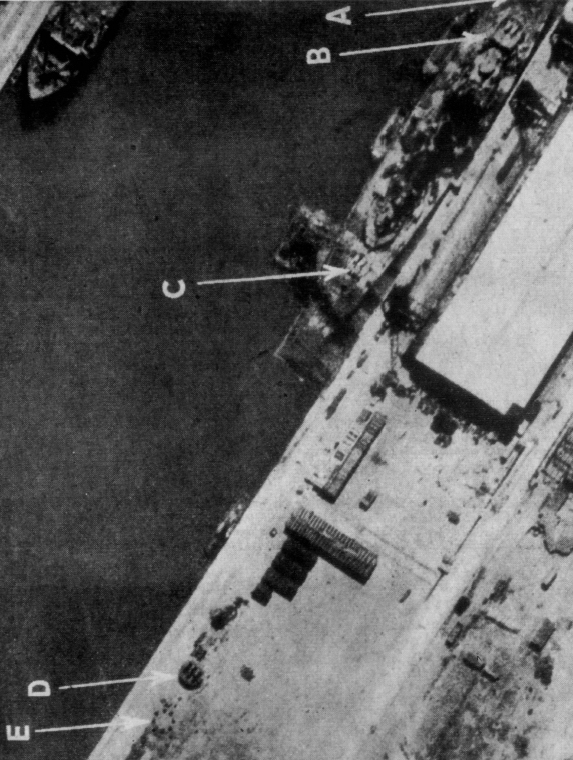

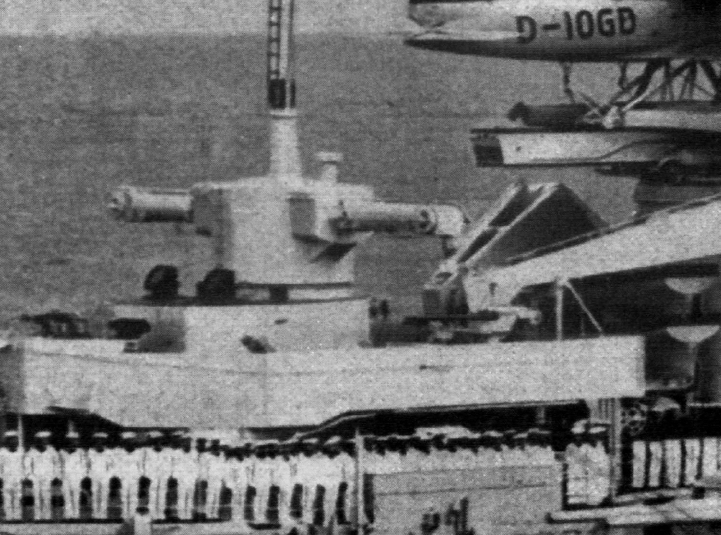

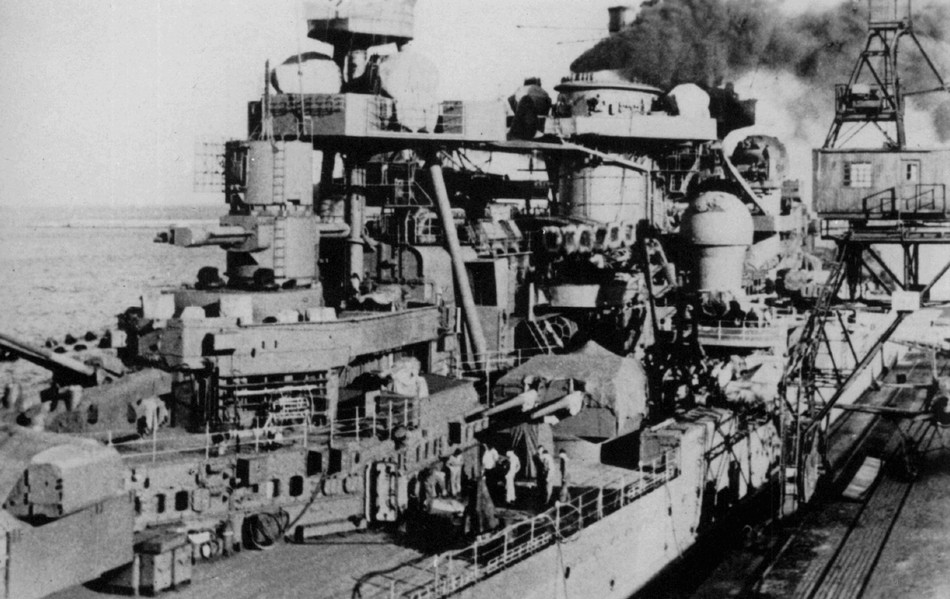

Diverse scan av Gneisenau (inkl. demontering/ opphugging) fra kildene nevnt i forrige post (filnavn angir årstall, men de er ikke sortert i riktig kronologisk rekkefølge):
- Attachments
-
- Gneisenau_1938_Image10.jpg (253.77 KiB) Viewed 264 times
-
- Gneisenau_1938_Image12.jpg (138.45 KiB) Viewed 264 times
-
- Gneisenau_1938_Image33.jpg (260.12 KiB) Viewed 264 times
-
- Gneisenau_1938_Image35.jpg (177.54 KiB) Viewed 264 times
-
- Gneisenau_1939_Image15.jpg (145.69 KiB) Viewed 264 times
-
- Gneisenau_1939_Image16.jpg (159.29 KiB) Viewed 264 times
-
- Gneisenau_1939_Image19.jpg (186.13 KiB) Viewed 264 times
-
- Gneisenau_1941_Image5.jpg (226.85 KiB) Viewed 264 times
-
- Gneisenau_1941_Image6.jpg (332.7 KiB) Viewed 264 times
-
- Gneisenau_1941_Image7.jpg (432.17 KiB) Viewed 264 times
-
- Gneisenau_1941_Image8.jpg (247.33 KiB) Viewed 264 times
-
- Gneisenau_1942_Image21.jpg (209.09 KiB) Viewed 264 times
-
- Gneisenau_1942_Image37.jpg (284.91 KiB) Viewed 264 times
-
- Gneisenau_1942_Image43.jpg (157.6 KiB) Viewed 264 times
-
- Gneisenau_1942_Image45.jpg (199.21 KiB) Viewed 264 times
-
- Gneisenau_1945_Image23.jpg (98.1 KiB) Viewed 264 times
-
- Gneisenau_1949_Image26.jpg (202.48 KiB) Viewed 264 times
-
- Gneisenau_1949_Image27.jpg (293.16 KiB) Viewed 264 times
Takk for fine bilder Natter.
Tror 3D modellen kan være feil eller fra ett annet tidsrom.
Denne Danske siden ser ut til å litt oversikt over Tyske krigsskip og har følgende oversikt over avstandsmålere:
10,5 m Rangefinder: 6 (1940) 5 (1941)
6,5 m Rangefinder: 1
4 m Rangefinder: 4
Hvis da 2 av totalt 5 er i kanontårn B og C må de andre være de vi ser.
De fire 4m i kuppel mener jeg primært var for luftmål, men uansett for sekundær skyts. Kan imidlertid ikke se noen 6,5m hvis da ikke kun 1 av 10,5m var fullt utstyrt med deriblant treningsmåler (som listet i tidligere post) og den regnes med som 6,5m
Tegning og modell viser helt runde avstandsmålere. Jeg ble da kjapt nervøs da min modell ikke er det. Imidlertid støtter de første bildene at jeg har riktig form.

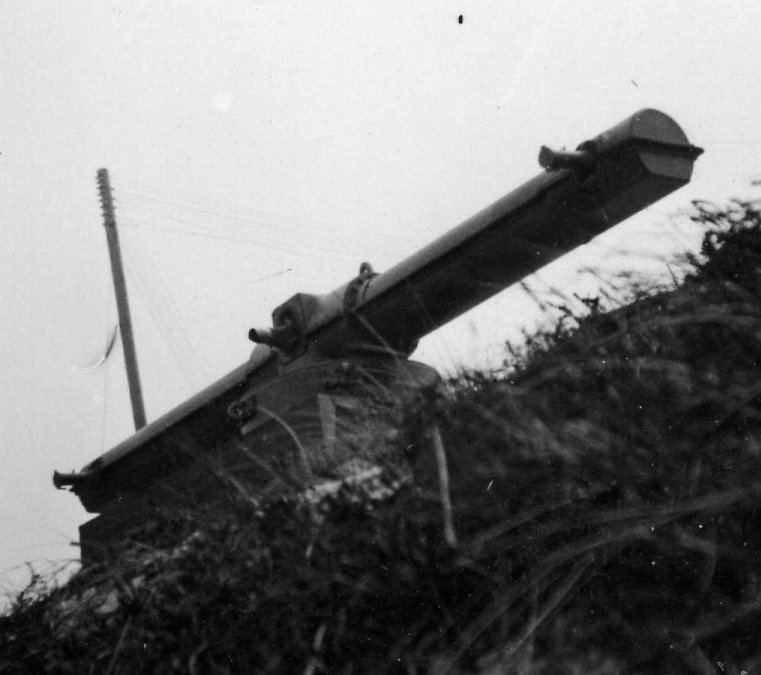

Vedlagt er en annen utgave (skal være 10,5m) i bruk på blant annet kryssere deriblant Blücher. Først bilde er fra SES som viser den i bruk i første fase på Hanstholm. Andre bilde skip med begge typer.
Kjenner ikke Calais tror jeg?Erik E wrote:Legg merke til at avstandsmåler på fordekket ser kortere ut (8M?) og likner optikken på Calais
Tror 3D modellen kan være feil eller fra ett annet tidsrom.
Denne Danske siden ser ut til å litt oversikt over Tyske krigsskip og har følgende oversikt over avstandsmålere:
10,5 m Rangefinder: 6 (1940) 5 (1941)
6,5 m Rangefinder: 1
4 m Rangefinder: 4
Hvis da 2 av totalt 5 er i kanontårn B og C må de andre være de vi ser.
De fire 4m i kuppel mener jeg primært var for luftmål, men uansett for sekundær skyts. Kan imidlertid ikke se noen 6,5m hvis da ikke kun 1 av 10,5m var fullt utstyrt med deriblant treningsmåler (som listet i tidligere post) og den regnes med som 6,5m
Tegning og modell viser helt runde avstandsmålere. Jeg ble da kjapt nervøs da min modell ikke er det. Imidlertid støtter de første bildene at jeg har riktig form.
Vedlagt er en annen utgave (skal være 10,5m) i bruk på blant annet kryssere deriblant Blücher. Først bilde er fra SES som viser den i bruk i første fase på Hanstholm. Andre bilde skip med begge typer.
- Attachments
-
- 4896.jpg (64.73 KiB) Viewed 252 times
-
- watermkjhkgark.jpg (214.09 KiB) Viewed 252 times
Noen linker...
Bilder av berget materiell fra Graf Spee (inkl. avstandsmåler):
http://www.deutschland-class.dk/admiral ... lvage.html
Avstandsmålere på Bismarck:
http://www.battleshipbismarck.com/bisma ... inders.php
Bilder, Gneisenau/ Scharhorst:
http://www.scharnhorst-class.dk/gneisen ... _menu.html
http://www.scharnhorst-class.dk/scharnh ... _menu.html
http://www.ipmsstockholm.org/magazine/2 ... isenau.htm
Litt fra Austrått:
http://www.gneisenau.vip24.ch/norwegen-austratt.htm
http://www.gneisenau.vip24.ch/norwegen- ... inal-C.htm
Bilder av berget materiell fra Graf Spee (inkl. avstandsmåler):
http://www.deutschland-class.dk/admiral ... lvage.html
Avstandsmålere på Bismarck:
http://www.battleshipbismarck.com/bisma ... inders.php
Bilder, Gneisenau/ Scharhorst:
http://www.scharnhorst-class.dk/gneisen ... _menu.html
http://www.scharnhorst-class.dk/scharnh ... _menu.html
http://www.ipmsstockholm.org/magazine/2 ... isenau.htm
Litt fra Austrått:
http://www.gneisenau.vip24.ch/norwegen-austratt.htm
http://www.gneisenau.vip24.ch/norwegen- ... inal-C.htm
Ser ut til at du fikk med linken til Dansk side jeg glemte Natter.
Bismark tegningene fra BattleshipBismarck.com viser 10,5m avstandsmålere som er flate der rørene fra avstandsmåleren går inn i tårnet (som på min modell) kan det være flere typer det er snakk om eller er tegningene over bare dårlige.
Bismark tegningene fra BattleshipBismarck.com viser 10,5m avstandsmålere som er flate der rørene fra avstandsmåleren går inn i tårnet (som på min modell) kan det være flere typer det er snakk om eller er tegningene over bare dårlige.
Noen som har innvendige bilder fra 10,5m avstandsmåler. For eksempel fra den som står på Austrått?
Jeg fikk en henvendelse fra Nederland og mine 2 3Dmodeler av 10,5m er ganske nakne inni de også.
Jeg fikk en henvendelse fra Nederland og mine 2 3Dmodeler av 10,5m er ganske nakne inni de også.
-
- Posts: 270
- Joined: 11 Feb 2008 20:52
- Location: Fredrikstad
Veldig flott og se så fine detaljer.Erik E wrote:Vet ikke om dere har sett denne siden, men her er flere flotte 3D skisser av Scharnhorst, søsterskipet til Gneisenau.
http://www.tankwerkz.com/schgal.html
Legg merke til at avstandsmåler på fordekket ser kortere ut (8M?) og likner optikken på Calais, mens den på toppen + akter ser ut til å passe bedre med Fjell & Trondenes.
Legg også merke til to kupler på hver side av broa med mindre avstandsmålere, antakeligvis 4 x 8M for 15 cm tårnene?
Erik
