Bølgeplater og stålskinner. hva er den egenlige betegnelsen?

[Bjornar Nybrott]

I bygging av bunkre ble både bølgeplater og stålskinner brukt.

Noen som har tegninger av bølgeplater?
De store og små
Hvor mange typer finnes?
Har ikke funnet noe om emnet, mulig jeg ikke har riktig søkeord.

Skinnene som ble brukt. Hvilke dimensjoner?

[werner wernersen]

Hei

har to navn på disse platene:

Wellblechbogen
schurzblechrahmen

Mener å huske at du finner litt om dette på Axsis forumet

Werner

[Natter]

I bygging av bunkre ble både bølgeplater og stålskinner brukt.
Noen som har tegninger av bølgeplater?

Er noen tegninger i "Der deutsche Festungsbau" (Albert Molt), men de er ikke av spesiell god kvalitet (vanskelig å lese av mål).

Hvor mange typer finnes?

Ser at det er i alle fall to typer: De "ovale" og de "runde" (førstnevnte er vel vanligst rundt om her til lands..?).

Har ikke funnet noe om emnet, mulig jeg ikke har riktig søkeord.

Burde være forsiktig med mine (manglende) tysk-kunnskaper, men "wellblech"..?

[Bjornar Nybrott]

Takk Werner og Natter

[Bjornar Nybrott]

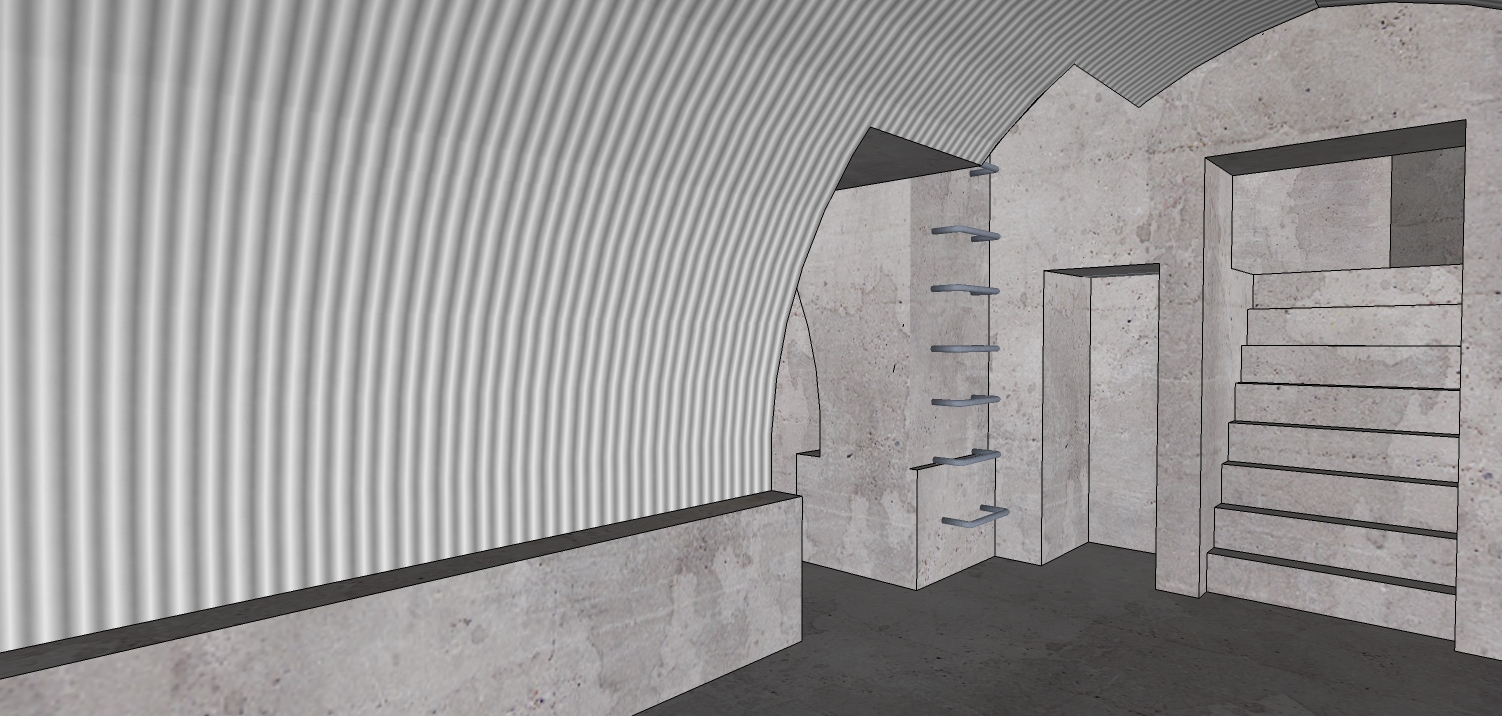

Hagenes Kommandobunker
Her har jeg brukt texsture for å illudere bølgeplater.

[Erik E]

Kjært barn har mange navn tror jeg, og utforming kan sikkert variere fra fabrikkant til fabrikkant, men som regel er det to typer som peker seg ut

"Runde", ofte kalt Heinrich, Heinrich Wellblech, Heinrichbogen, Wellblechbogen som er de man bruke inni Vf bunkerne, hvor man må sette sammen to deler for å få en 180 graders bue.
Men her er det en "vanlig" type som sikkert alle har støtt på + en større versjon som virker mye sjeldnere. Usikker på om sistnevnte hadde eget navn...

"Ovale" som man oftest finner i løpeganger, ammunisjonsnisjer har jeg sett omtalt flere steder som Siegfried, Siegfriedrahmen og Schurzblechrahmen, disse kom i ett stykke.

"Wellblech" kan oversettes "bølgeblikk"

[J E F]

I min tid i Kystartilleriet brukte vi konsekvent betegnelsen Svalbardrør om disse bølgeplatene. Dette har visstnok vært brukt som byggematerialer (kulverter, veiunderganger etc) fra tidliog på 1900-tallet. Jeg har mistanke om at dette var "sivile" byggematerialer som ble tatt i bruk som tunnelsikring, innerforskaling og mange andre ting. Wellblech er ofte brukt i skriftveksling, og siden det fantes et antall varianter, så hadde de vel navn også. Kanskje vet Teknisk museum - eller veimuseet på Hunderfossen noe mer om dette?

[Bjornar Nybrott]

Takk JEF

Sender dem en mail og publiserer svaret her.

[Erik E]

Dette har visstnok vært brukt som byggematerialer (kulverter, veiunderganger etc) fra tidlig på 1900-tallet.

I følge guiden på ”Feste Kaiser Wilhelm II” så ble bølgeblikket innført i den tyske hæren første gang i de gamle festningene man modifiserte under første verdenskrig, hovedsakelig for å hindre nedfall fra taket innvendig under artilleribeskytning.
I og med at man finner nøyaktig samme buene rundt om, så må tyskerne også ha hatt med seg en betydelig mengde, selv om sikkert noe også ble tatt fra sivile norske prosjekter.

Mye mulig de hadde opprinnelse fra den sivile verden, men navnene jeg listet opp er uansett plukket rett fra tyske dokumenter og er noen av de navnene som ble brukt av den tyske hæren.

Mvh
Erik E

[simonorch]

Eller det vi kaller for i Britisk hæren 'wriggly tin'
