Niks.

Diameteren på det gjengede partiet (oops, der kom det et nytt hint... PDT_Armataz_01_18 ) er ca 6-7cm.

Nå regner jeg med at rett svar er postet når jeg logger meg på i morgen...? :)
Informasjon som ikke deles, går tapt!
Top
User avatar
Arquebus
Posts: 1033
Joined: 23 Jun 2007 21:41

Ser ut som horn til miner med og uten glassbeholderen med batterisyre :?
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

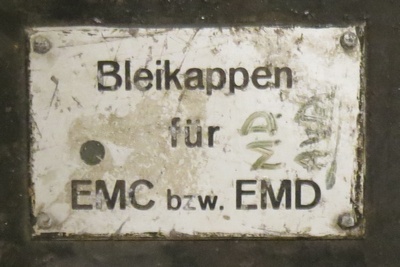

Takk - det er korrekt: Syrehorn til tyske EMC/EMD-miner i oppbevaringskasse :)

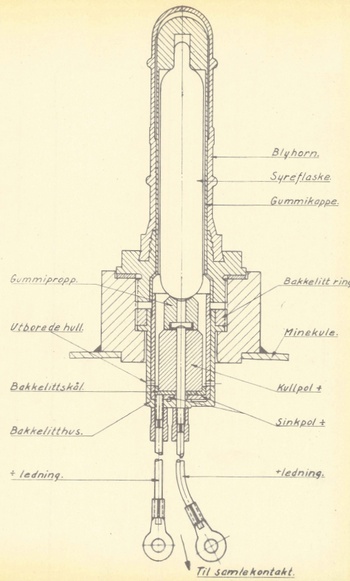

Hornene er laget av bly, og når et fartøy støter borti vil det klemmes sammen, slik at glassampullen med syre knuser. Syren renner ned i bunnen hvor den utgjør elektrolyttvæsken i et batteri sammen med de to elektrodene av hhv karbon og sink. "Batteriet" gir spenning til avfyringsreleet som setter av detonatoren - ref vedlagte tegning som viser installasjonen i en norsk N49 hornmine (engelsk kuppel med tyske horn og tysk anker).

Da hornene er relativt ømtåelige, settes de ikke inn før minen er klar til utlegging. I tilfelle ampullen knuses ifbm håndtering/utlegging, er det boret hull i bunnen av hornet, slik at syren renner ut før minen er armert og dermed ikke gir prematur avfyring (primært en sikringsmekanisme for mineleggeren).

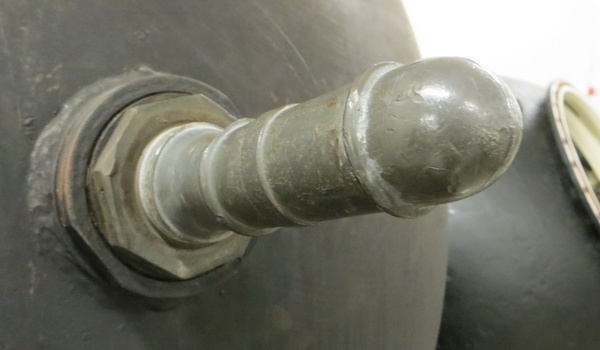

Vedlagte bilder viser to horn på en tysk EMC-mine. Enkelt bonusspørsmål: Hvorfor er de montert på forskjellig vis?

I tillegg til syrehorn (eller "hertz-horn") har man rene bryterhorn (aktiverer en elektrisk bryter ved berøring) og galvaniske horn (horn av kobber kommer i kontakt med jern som sammen med sjøvannet gir strøm til avfyringsrelee) - se vedlagte eksempler.
Attachments

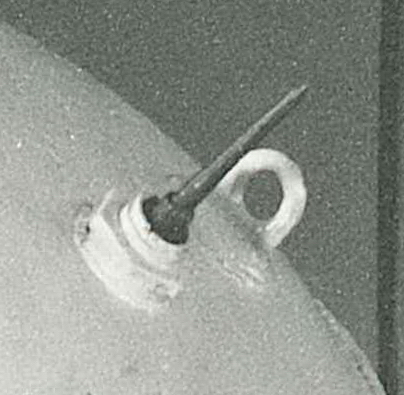

UK Mk XVII - Bryterhorn.jpg
UK Mk XVII - Bryterhorn.jpg (98.57 KiB) Viewed 2109 times

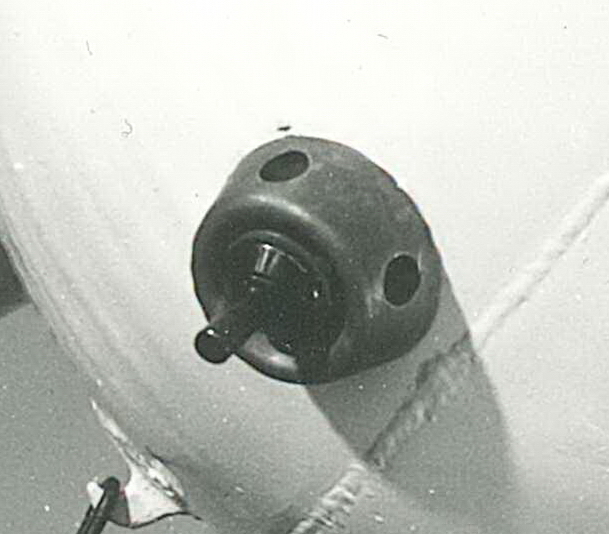

US Mk6 - Galvanisk horn.jpg
US Mk6 - Galvanisk horn.jpg (170.1 KiB) Viewed 2109 times
Informasjon som ikke deles, går tapt!
Top
User avatar
Arquebus
Posts: 1033
Joined: 23 Jun 2007 21:41

Takk for en grundig innføring i minehorn og avfyringsmekanismer for sjøminer Natter.

Vi får fortsette i samme stilen og spørre hva dette er for noe?
Attachments
Quiz januar 2014.png
Quiz januar 2014.png (669.38 KiB) Viewed 2086 times
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

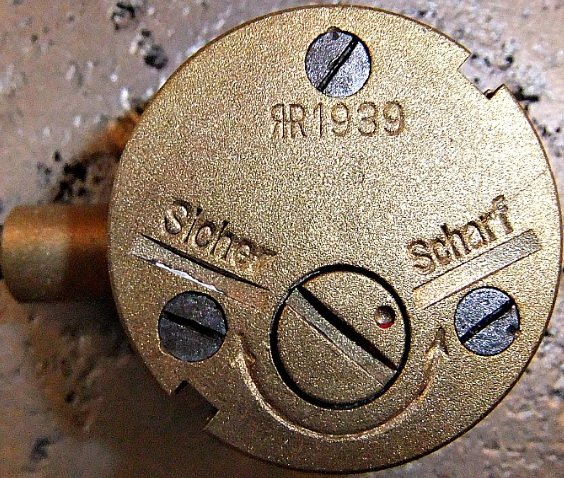

Tennmekanismen til en tysk Tellermine 35.
Informasjon som ikke deles, går tapt!
Top
User avatar
Arquebus
Posts: 1033
Joined: 23 Jun 2007 21:41

Natter wrote:Tennmekanismen til en tysk Tellermine 35.
Korrekt, så vi får heller gjøre dette litt vanskeligere neste gang.

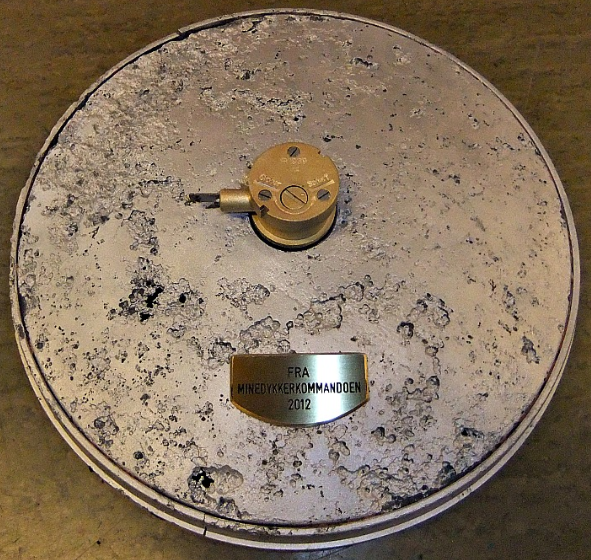

Ganske bestemt så er det tennmekanismen til en T.mine 35 som ble funnet på Sandve i 2012.
Attachments
Quiz januar 2014 T.min M35 fra Sandve.png
Quiz januar 2014 T.min M35 fra Sandve.png (697.63 KiB) Viewed 2083 times
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

Ok... Nytt forsøk: Hva er dette?
Last edited by Natter on 27 Jan 2014 19:43, edited 1 time in total.
Informasjon som ikke deles, går tapt!
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

Natter wrote:Enkelt bonusspørsmål: Hvorfor er de montert på forskjellig vis?

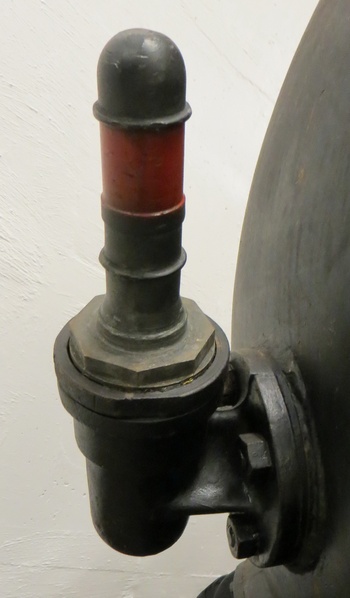

Fikk ikke noe svar på den, men det skyldes selvfølgelig tyngdekraften: For at syren skal renne ned mot terminalene, må hornet peke opp. Hornene på nedre halvdel av minekuppelen er derfor montert på en ekstra holder som vist på bildet.
Informasjon som ikke deles, går tapt!
Top
Rock'n Roll
Posts: 377
Joined: 22 Apr 2009 21:10
Location: Grenland

Ligner litt på en S-mine. Liggende åpen. Men når jeg søker på det så er den ikke helt lik.
Så svaret mitt blir en eller annen form for landmine. Utløsermekanismen.
_____________________
Med vennlig hilsen Henrik
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

Hjernen tenner ikke på alle sylindre nå, så jeg tar ikke S-minen. Dog: Svaret du endte opp med er nok feil, selv om du tenker i riktig retning (for ikke å si i motsatt retning...) ;-)
Europallen den ligger på gir en pekepinn på størrelse.

Sent from my GT-I9295 using Tapatalk
Informasjon som ikke deles, går tapt!
Top
Rock'n Roll
Posts: 377
Joined: 22 Apr 2009 21:10
Location: Grenland

Riktig retning, men motsatt...
Flammenwerfer/abwehrflammenwerfer? Innsiden. Prøver å søke på nettet, men finner ingen bilder eller tegninger av innsiden.
_____________________
Med vennlig hilsen Henrik
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

Niks. Kommentar om retn var ment bokstavlig (geografisk). Hint: Det grønnmalte treverket du ser, er originalt. Tomrommet mellom dette og sentrum var ikke tomt.

Sent from my GT-I9295 using Tapatalk
Informasjon som ikke deles, går tapt!
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

...men: "Werfer" er ikke helt bak mål altså ;-)

Sent from my GT-I9295 using Tapatalk
Informasjon som ikke deles, går tapt!
Top
User avatar
Arquebus
Posts: 1033
Joined: 23 Jun 2007 21:41

Har aldri sett en gjennomskåret synkemine før, så kanskje det kan være noe i den dur.
Top
User avatar
Natter
Posts: 6403
Joined: 25 Feb 2007 18:51
Location: Bergen

Du har rett igjen :)

Tysk WW2 synkemine - "wasserbombe" (har ikke svart belte i synkeminer, men tror dette er en WBR 40).

De forskjellige minene hadde ulike egenskaper ift ladningsvekt, synkhastighet og maks dybde (justert bla vha mengde treverk i forhold til ladningsvekten).

Sent from my GT-I9295 using Tapatalk
Informasjon som ikke deles, går tapt!
Top
