Regelbau 621 - 3D Modell

Author

Message

AndersHJ

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum

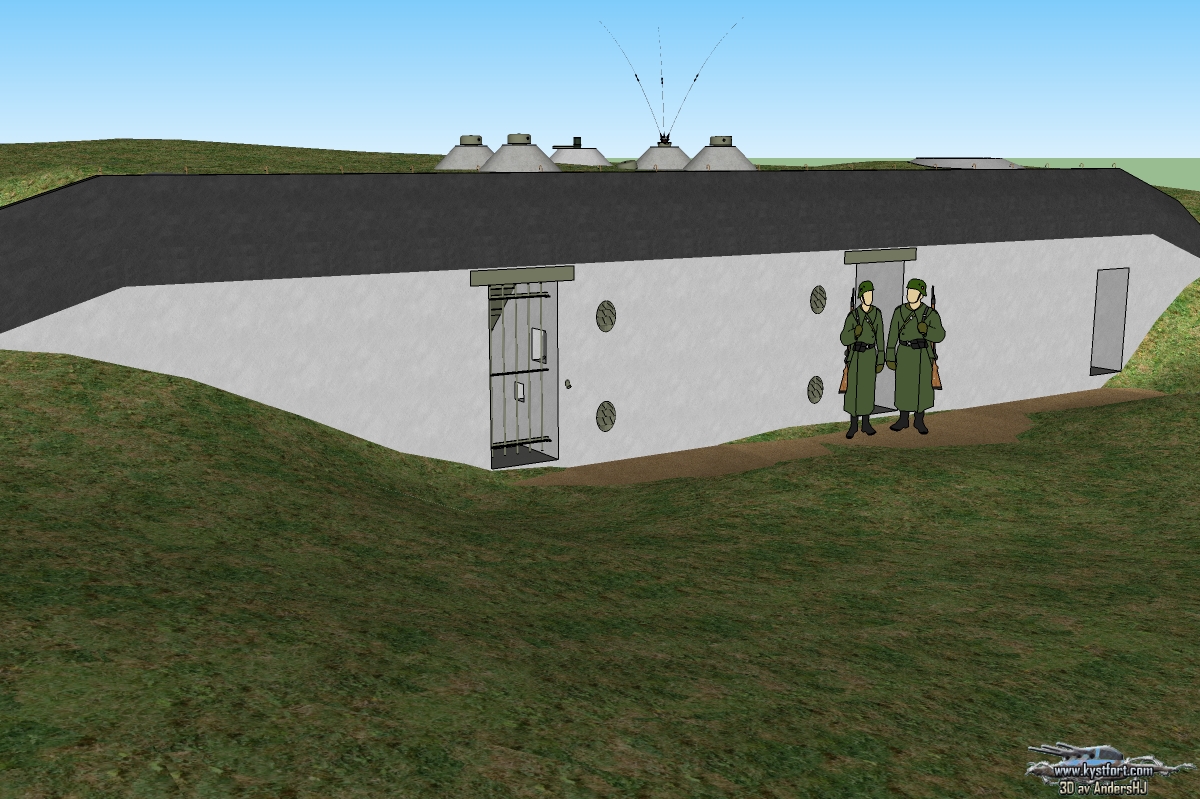

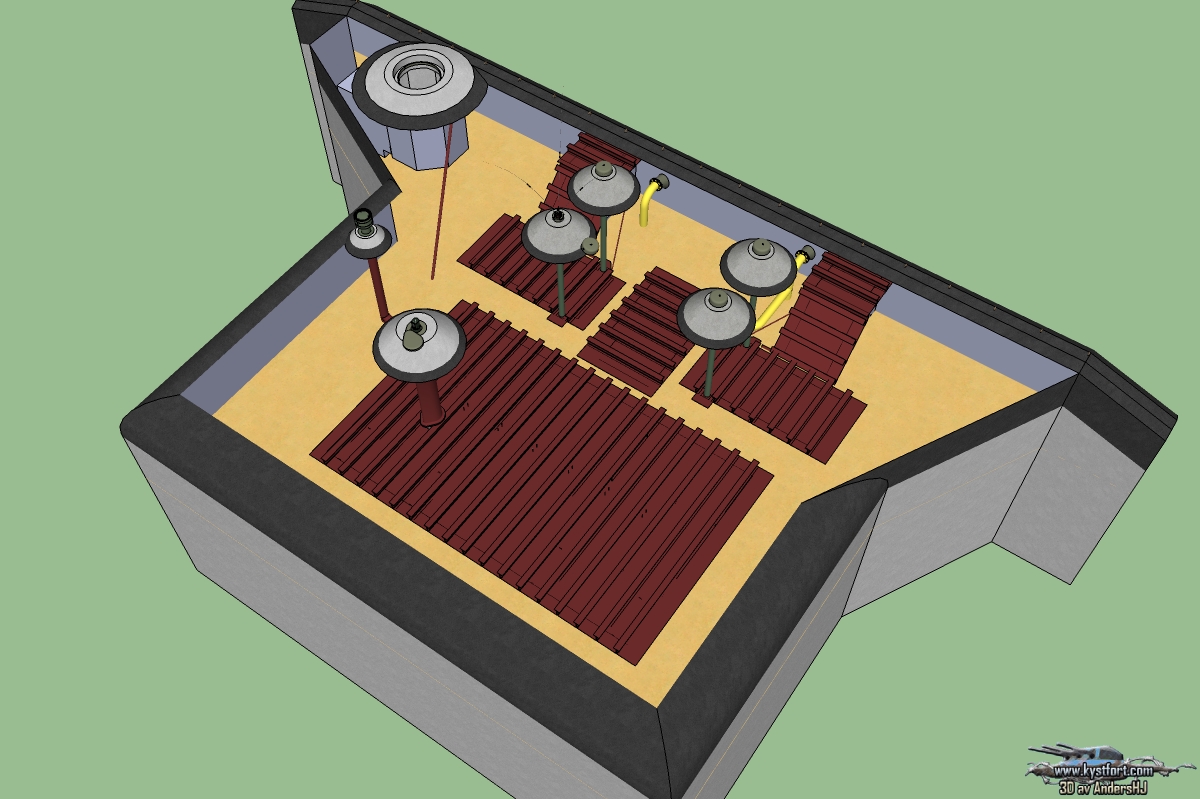

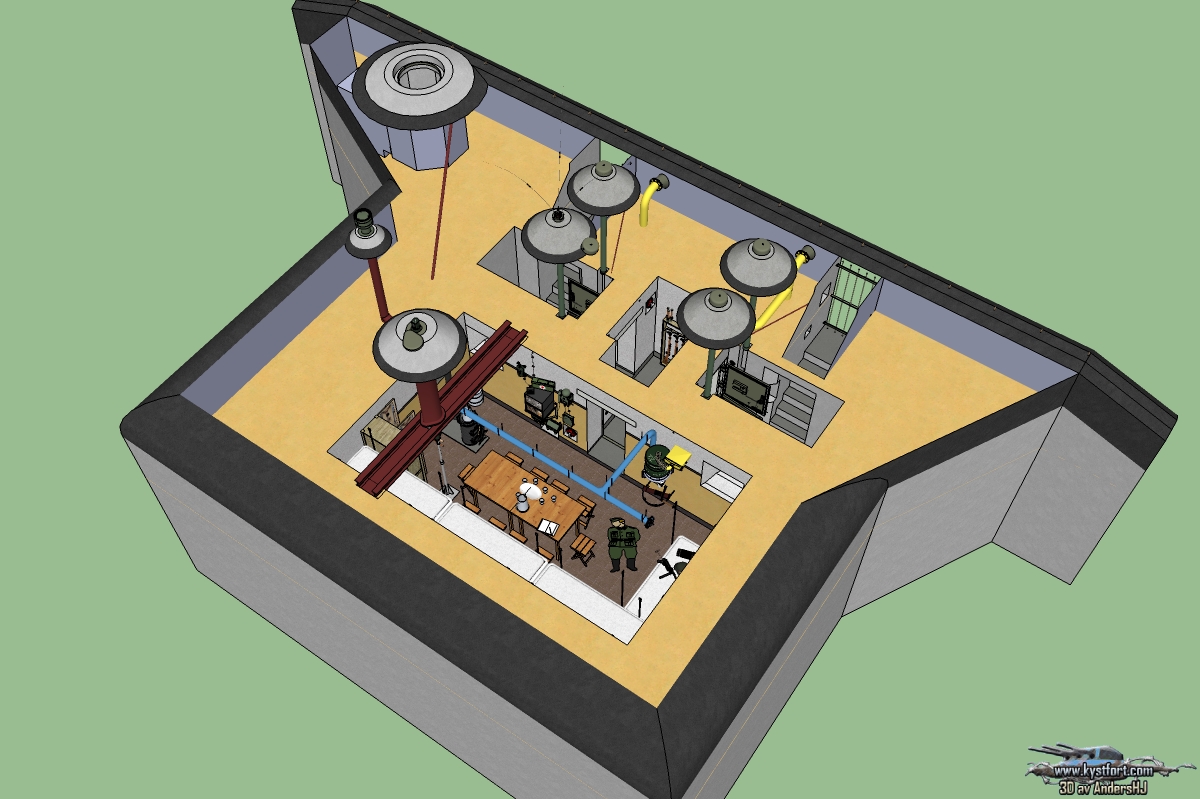

Regelbau 621 - 3D Modell

Regelbau	621
Navn	Tysk: Gruppenunterstand für 10 mann Engelsk: Groupshelter for 10 men Norsk: Dekningsrom for 10 mann
Styrke	B - 2 meter tykkelse

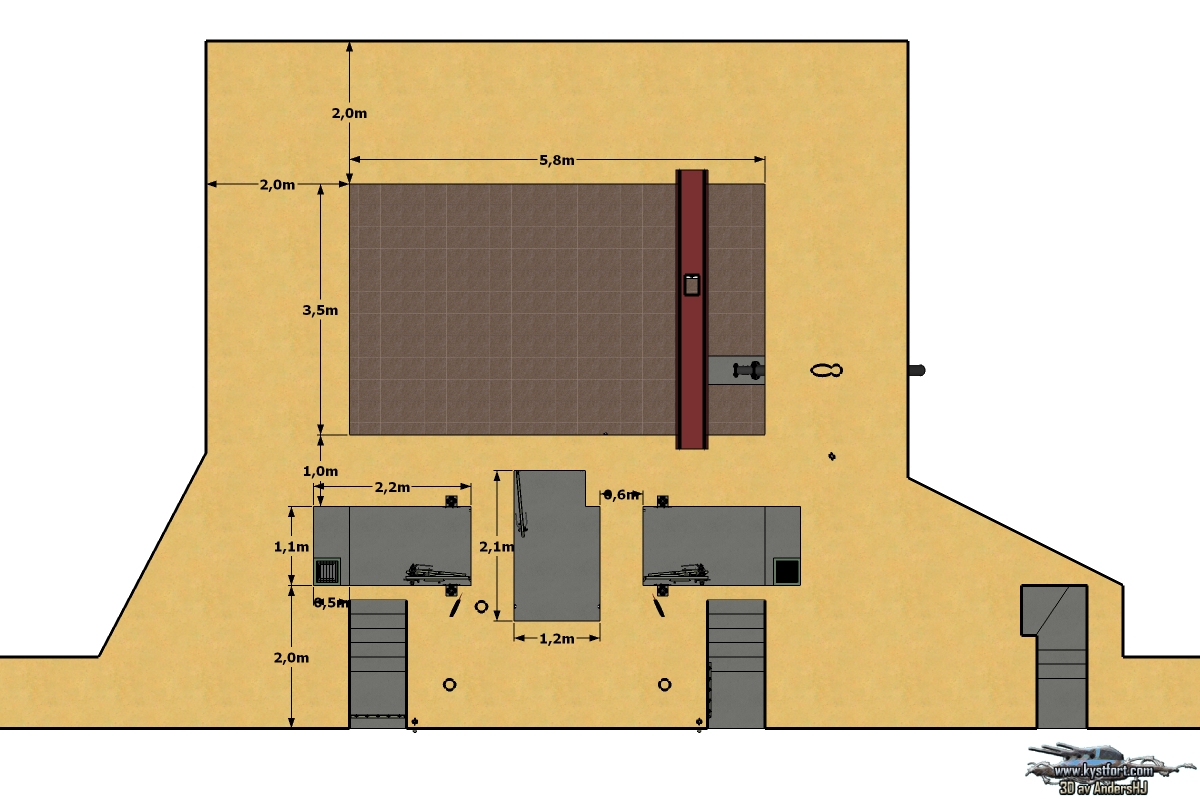

Dimensjoner	9,80 x 9,60 meter, uten støttemurer eller tobruk
Betong	ca. 485 kubikk
Stål	Armering 23 tonn Profil 3,7 tonn
Personell	10 mann

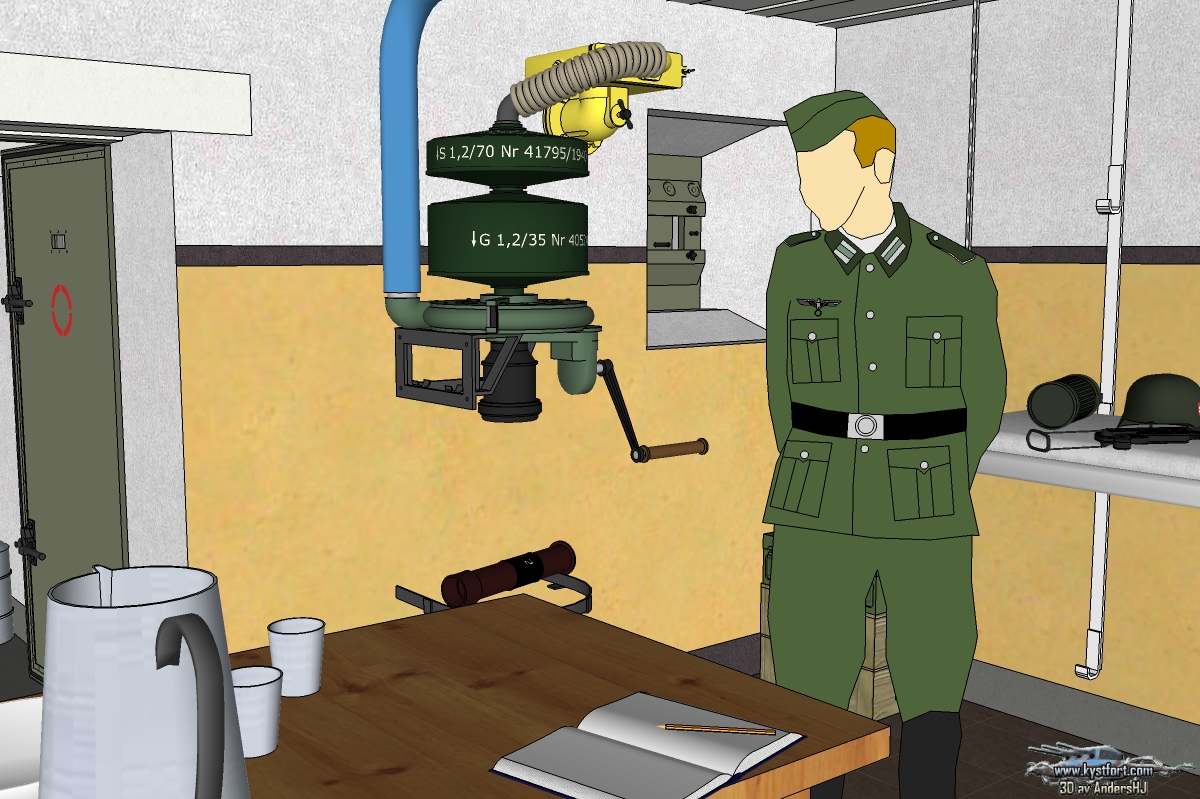

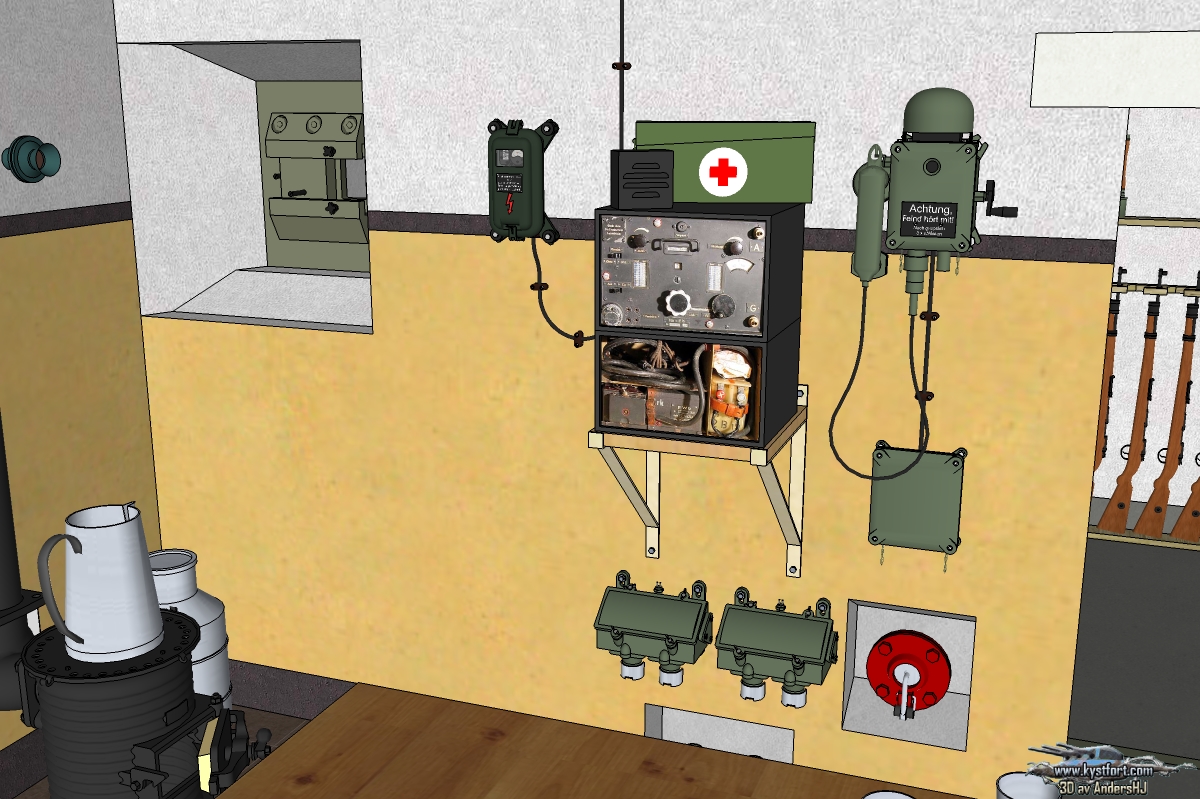

Pansrede elementer og annet utstyr	491P2 Gitterport 2 stk 434P01 Panserdør 2 stk 19P7 Gasstett dør 1 stk 48P8 Skyteskår eller tilsv 2 stk WT80 Ovn eller tilsv 1 stk HES 1,2 Luftrenser 1 stk Stahlrost 100 Luftventil inn (2 blinde) 4 stk LW100 Luftventil ut 2 stk NW100 Overtrykksventil 3 stk 754P3 Føringsrør for periskop SR9 Ikke på alle 1 stk
Forsvargren	Wermacht, Heer
Byggeperiode	1942-45
Norge	Ørlandet / Airfield, 2 * Gossen / Airfield, 4 * HKB Kvalvik, 2 * HKB Bud, HKB Kirkelandet, Stavanger, HKB Ulvingen, MKB Fjell, Florø, Bø, 2 * MKB Dietl, 4 * MKB Trondenes, Tromsø, Høybugten (blown up), HKB Nesna, MKB Tarva, Husøy (in connection with V174), Billefjord. Tall fra ARN
Antall	27 stk
Beskrivelse	Meget vanlig langs hele atlanterhavsvollen og også i Norge. Bolig bunker for en gruppe / ett lag. De som ble bygget fulgte stort sett standard konstruksjonen. Noen med tobruk på venstre side. Ble benyttet av alle forsvarsgrener. Muligens flere i Norge enn de som er identifisert av ARN.
Modell	https://www.dropbox.com/s/bsx58bci7jr7vod/Regelbau%20621.skp?dl=0
Merknad	Takk til Scolty og Bunker14 for deler. Modellen inneholder animerte detaljer som periskop og dører
Oppdatert Størrelse	Nov 2014 27,5 mb

You do not have the required permissions to view the files attached to this post.

_________________
Mvh
AndersHJ
Mine ferdige Sketchup modeller klikk her

Last edited by AndersHJ on 20 Feb 2016 10:18, edited 1 time in total.

13 Dec 2014 14:16

Kvarven

Joined: 25 Apr 2011 18:33
Posts: 959
Location: Bergen

Re: Regelbau 621

Anders!

13 Dec 2014 14:53

KGJ

Joined: 10 May 2006 22:43
Posts: 943
Location: Florø

Re: Regelbau 621

Hei, flotte illustrasjoner! Det er en R621 på HKB Fure (Sogn & Fjordane) også.

Kim

_________________
Flora krigshistorielag

11 May 2015 21:56

Thomas L

Joined: 26 Sep 2006 18:11
Posts: 890
Location: Bodø

Re: Regelbau 621

Det finnes en i Bodø også, kan nok være vanskelig å få den oversikten komplett, men skyter inn med det man vet.
Plassering og tegning kan sees her: http://thomaslillevoll.net/index.php/1104047

Mvh
Thomas L

13 May 2015 10:24
