AndersHJ
Joined: 30 Sep 2009 10:27 Posts: 669 Location: Bærum
|

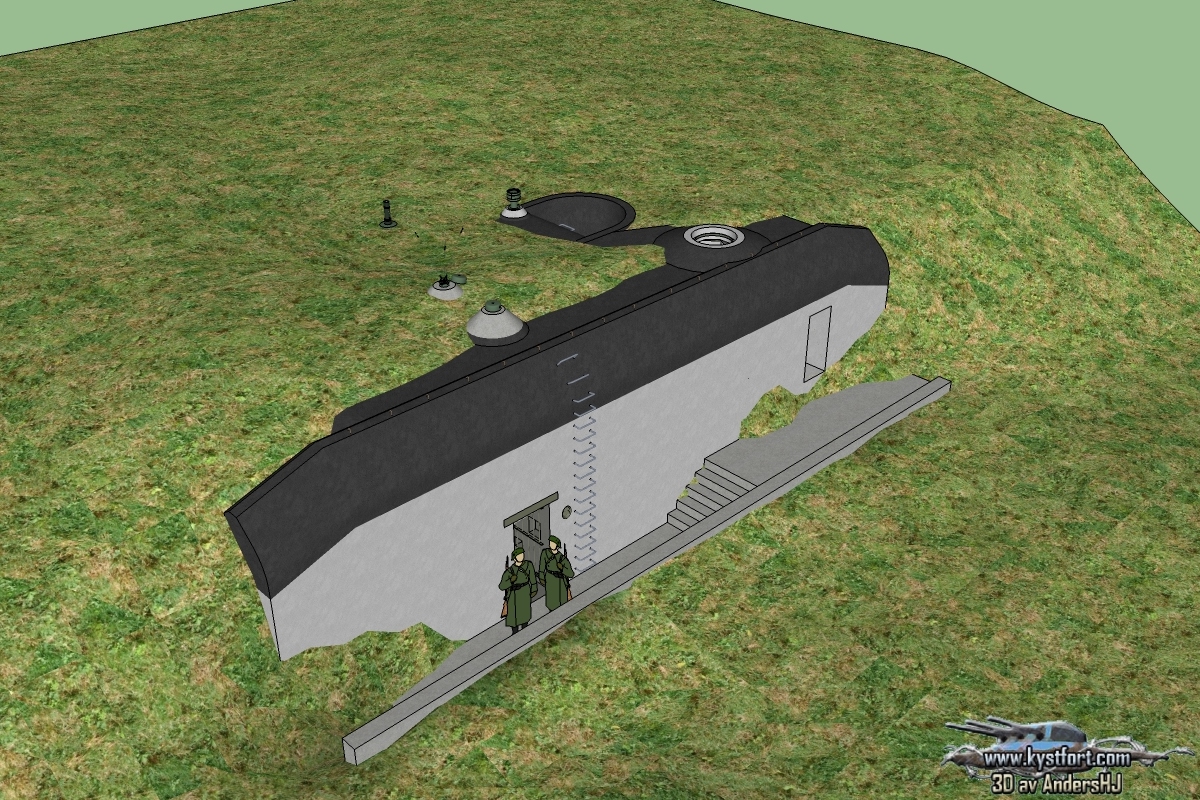

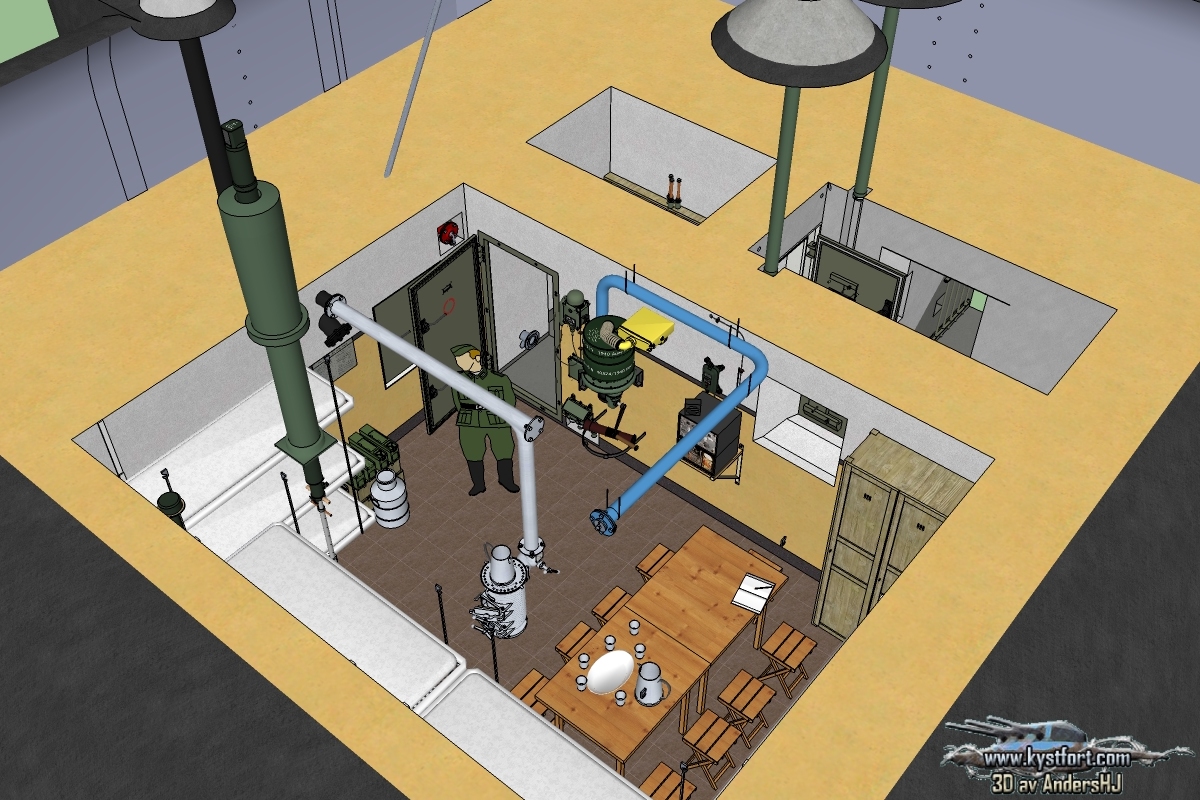

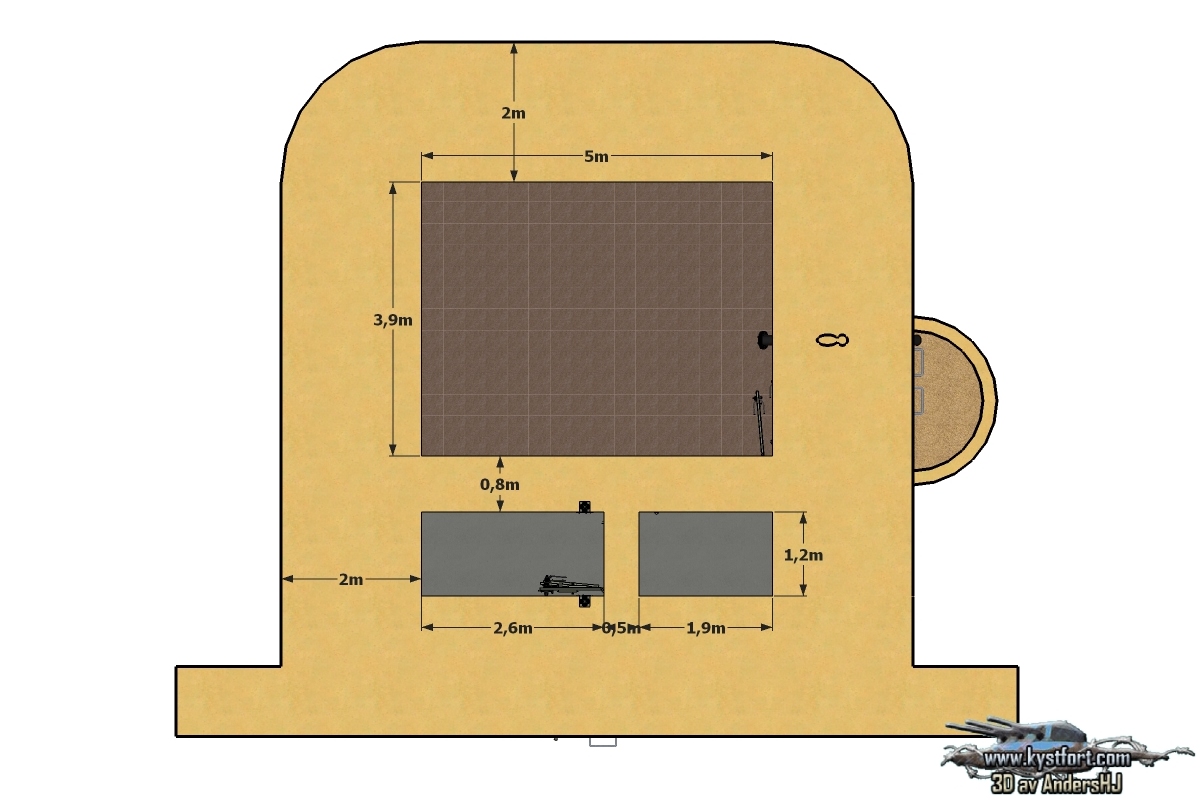

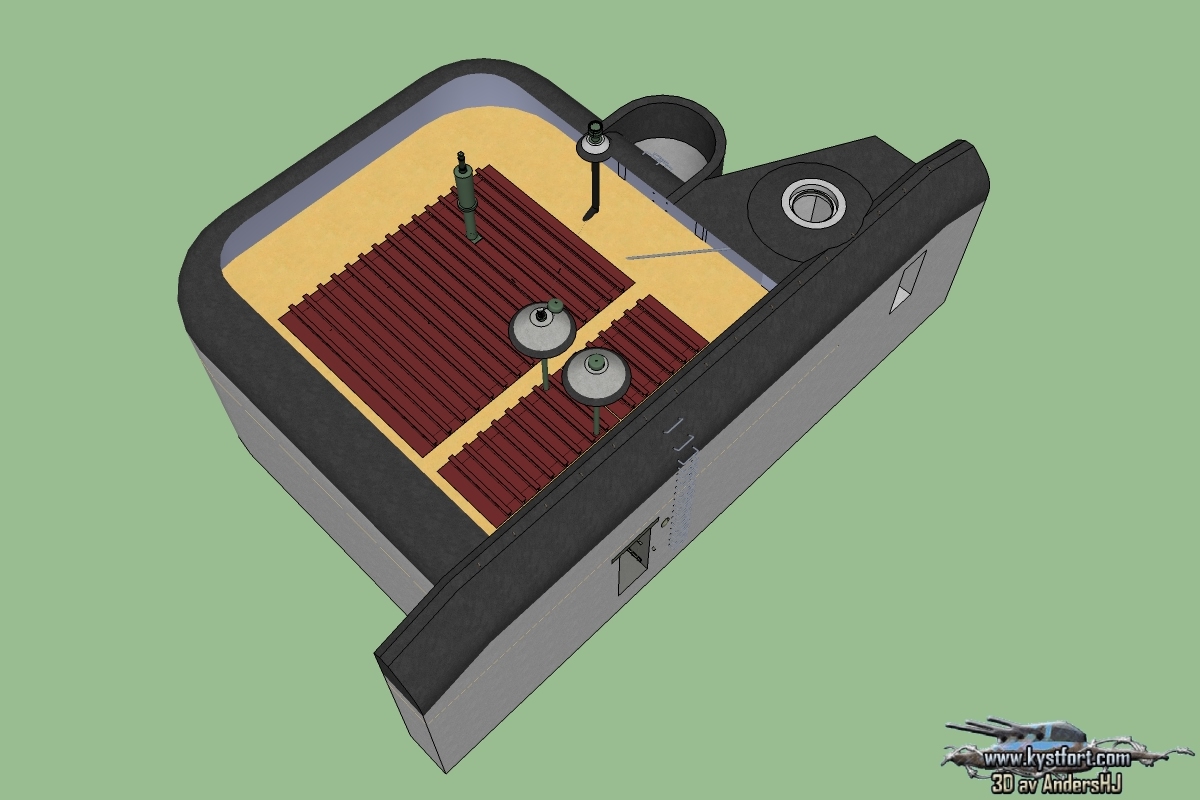

Regelbau | 501 | Navn | Tysk: Gruppenunterstand für 10 mann Engelsk: Groupshelter for 10 men Norsk: Dekningsrom for 10 mann | Styrke | B - 2 meter tykkelse | Dimensjoner | 9,00 x 9,90 meter | Betong | 356 kubikk | Stål | Armering 16 tonn Profil 5 tonn | Personell | 10 mann | Pansrede elementer og annet utstyr | 491P2 Gitterport 1 stk 434P01 Panserdør 1 stk 19P7 Gasstett dør 1 stk 483P2 Skyteskår eller 48P8 1 stk 410P9 Luke nødutgang 1 stk WT80 Ovn eller tilsv 1 stk HES 1,2 Luftrenser 1 stk Stahlrost 100 Luftventil inn 1 stk LW100 Luftventil ut 1 stk NW100 Overtrykksventil 2 stk 735P3 Føringsrør for periskop 1 stk (Ikke på alle) | Forsvargren | Wermacht | Byggeperiode | 1939 til 1942 Erstattet av 621 | Norge | 2 * Lista / Jölle, 1 * Østhassel, 5 * HKB Marka, 2 * HKB Tellevik, HKB Kirkelandet, Kristiansand, 2 * Bodø: Stp. 5 – Sentrum og Stp. 18 – Skeidhaugen, Kirkenes. Basert på tall fra ARN og Thomas Lillevoll | Antall | 14 + 1 = 15 | Beskrivelse | Regelbau 501 ble konstruert i 1939 for the Westwall, Tysklands svar på den Franske Maginot linjen. Konstruksjonen ble imidlertid også bruk i stor utstrekning i Atlanterhavs vollen og også i Norge. De som ble bygget i Norge ble bygget sent og har derfor som oftest nyere panser detaljer enn det man finner ellers. Den ble avløst av Regelbau 621 som ble introdusert i løpet av 1942. Flere varianter ble bygget med avrundede hjørner eller rette med støtte mur og også med Tobruk. Sistnevnte er en utvendig forsvarsposisjon oppkalt etter den stillingstypen man traff på i Nord Afrika | Modell | https://dl.dropboxusercontent.com/u/87288875/Regelbau%20501.skp | Merknad | Takk til Scolty og Bunker14 for deler. Modellen inneholder noen av variantene | Oppdatert Størrelse | November 2014 27mb |
Første Regelbau som finnes i Norge, publisert på forumet. Benytt tråden til å publisere bilder av 501'ere. Kommenter feil i modellen, funn av bunkere som ikke er omtalt eller link til andre tråder. Flere modeller tidligere ikke publisert på gang. Ligger foreløpig lagret på min dropbox.
You do not have the required permissions to view the files attached to this post.
Last edited by AndersHJ on 20 Feb 2016 10:19, edited 1 time in total.
|
16 Nov 2014 16:18 |
|
 |
TommyG
Site Admin
Joined: 26 Dec 2007 22:12 Posts: 2661 Location: Ullensaker
|
Veldig bra presantert. Gir liksom et helt annet inntrykk av hvordan disse så ut den gangen de ble bygget og var i aktiv bruk. Ikke alltid like lett å se for seg hvordan ting så ut når man står inne i fuktige, ribbete og halvråtne betongskall nå til dags.
_________________ --
Tommy
|
17 Nov 2014 18:19 |
|
 |
Kvarven
Joined: 25 Apr 2011 18:33 Posts: 959 Location: Bergen
|
|
17 Nov 2014 19:43 |
|
 |
ettori
Joined: 14 Aug 2012 17:08 Posts: 448 Location: Klepp
|
Veldig bra tegninger, og takk for at du deler med oss.
|
01 Jan 2015 13:09 |
|
 |
Yngvar
Joined: 26 Nov 2006 11:58 Posts: 2727 Location: Sandefjord
|

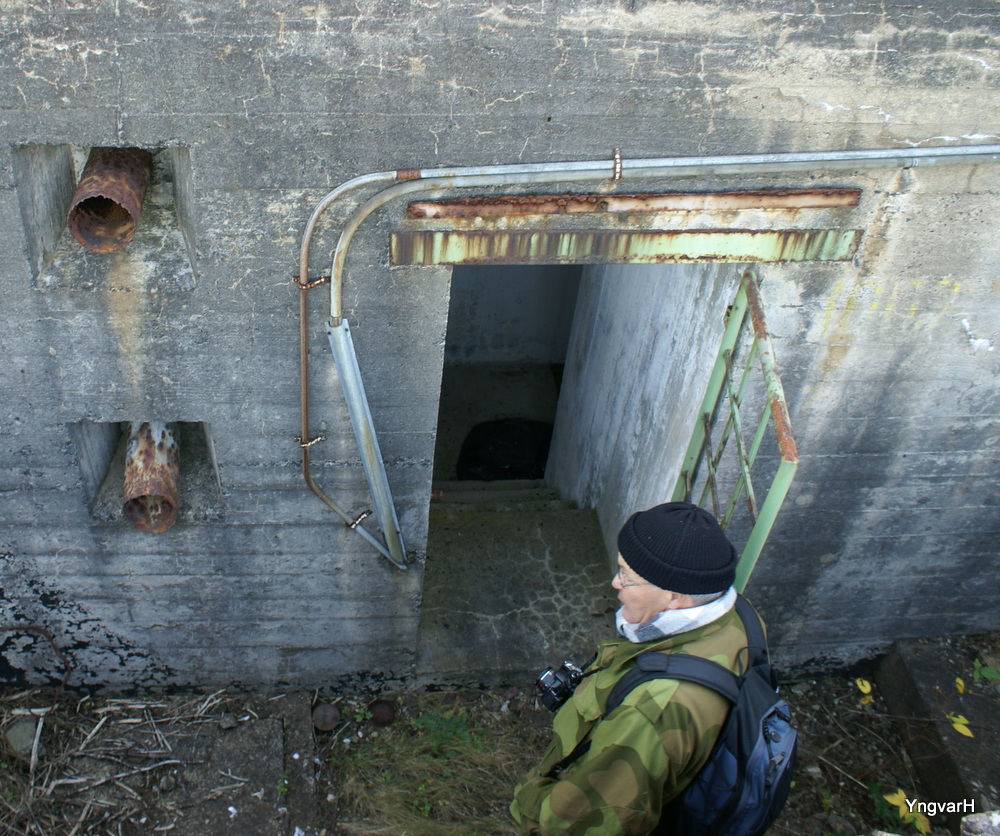

Er ikke denne på Rauøy fort en 501, Anders?
You do not have the required permissions to view the files attached to this post.
_________________ Mvh
Yngvar
|
01 Jan 2015 18:58 |
|
 |
AndersHJ
Joined: 30 Sep 2009 10:27 Posts: 669 Location: Bærum
|
Er ikke vært der så litt vanskelig å bedømme utfra ett bilde. Men den ser litt liten ut (501 skal være 9meter uten ringstand). Kan eventuelt være speilvendt, med rettvendt ringstand. 668 er ett alternativ (7,65 uten ringstand) Den har normalt inngang nærmest ringstand men da med luftinntak for inngang. (501 normal til høyre, kun en)
|
02 Jan 2015 20:36 |
|
 |
Yngvar
Joined: 26 Nov 2006 11:58 Posts: 2727 Location: Sandefjord
|

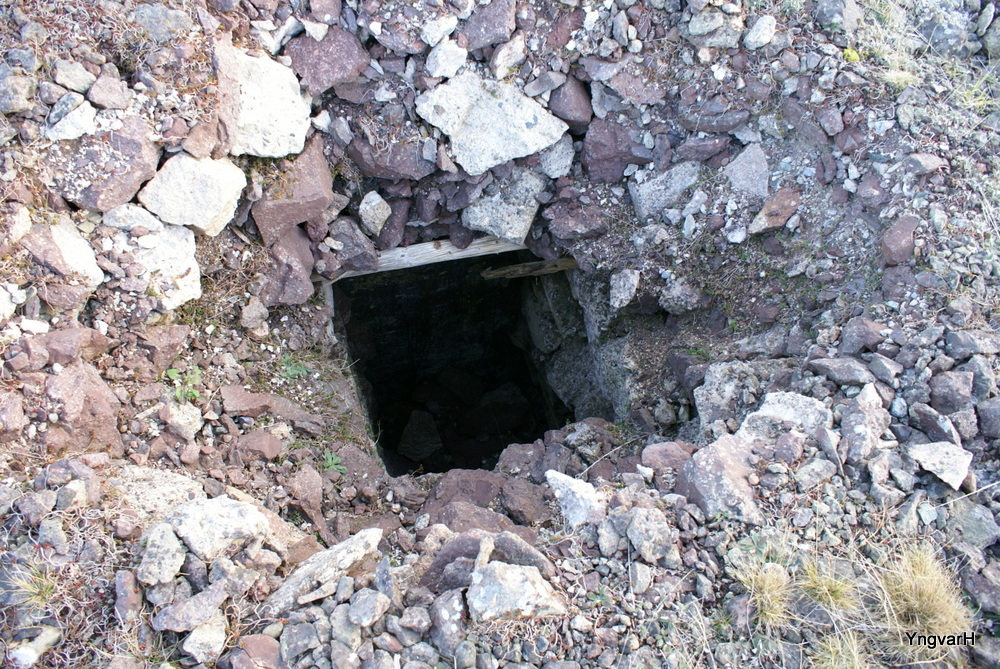

Noen bilder til av samme bunker
You do not have the required permissions to view the files attached to this post.
_________________ Mvh
Yngvar
|
03 Jan 2015 11:52 |
|
 |
|
|
