 Varme i bunkere
Author Message
Site Admin
User avatar

Joined: 06 Feb 2006 20:30
Posts: 3515
Location: Rennesøy
Okkupasjonsmakten hadde bruk for mye utstyr til innredning av talløse bunkere langs kysten. I brakker og "enkle" bunkere tok man i bruk flere typer sivile ovner, både tyske og norske.

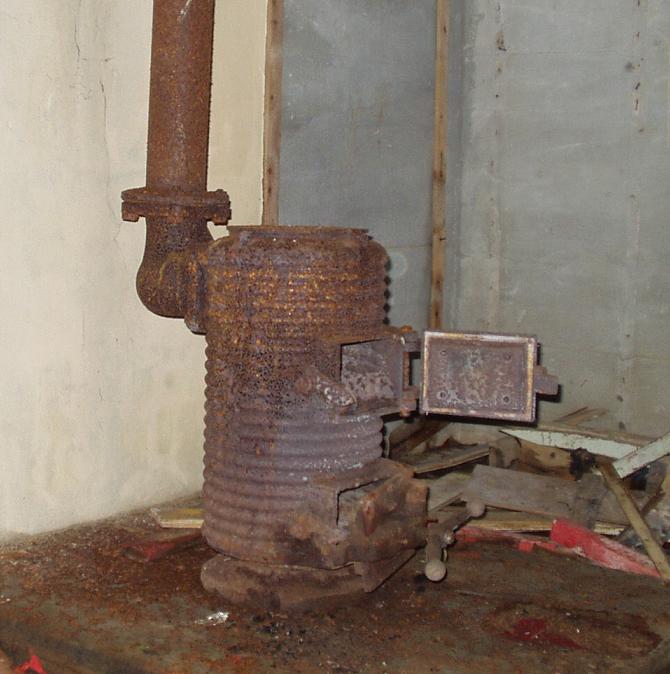

I Regelbauten og St-anlegg generelt var man derimot avhengig av å ha en ovn som var både gasstett og eksplosjonssikker. Til dette formålet hadde man en rekke forskjellige design, men den desidert mest utbredte i Norge var modellen "WT80K" som var både trykkfast og gasstett.
WT80K var en videreutvikling av den eldre modellen WT80 som ikke hadde kokeplate (derav kom bokstaven K).

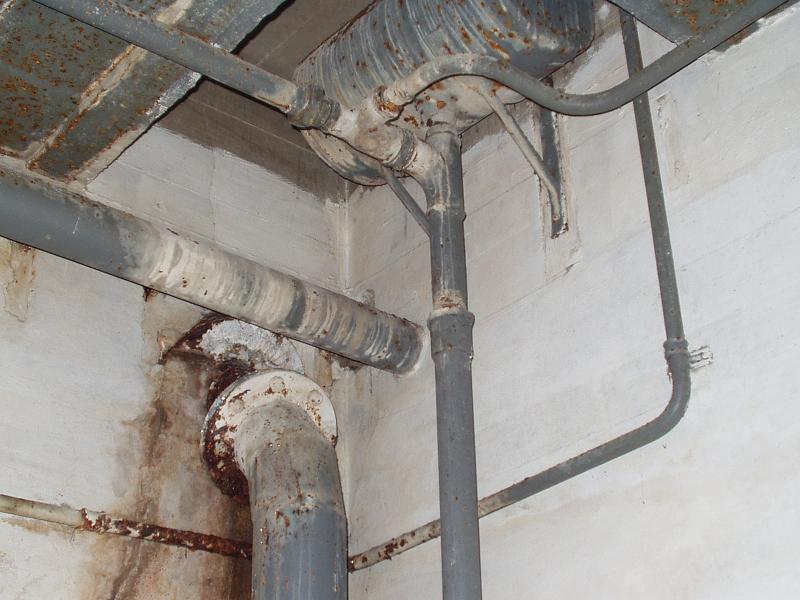

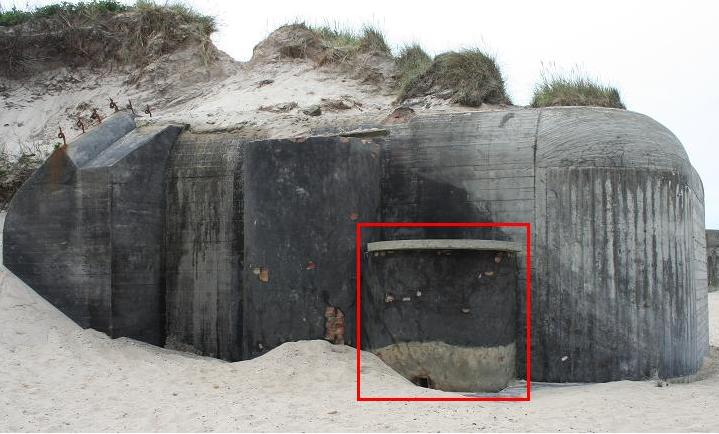

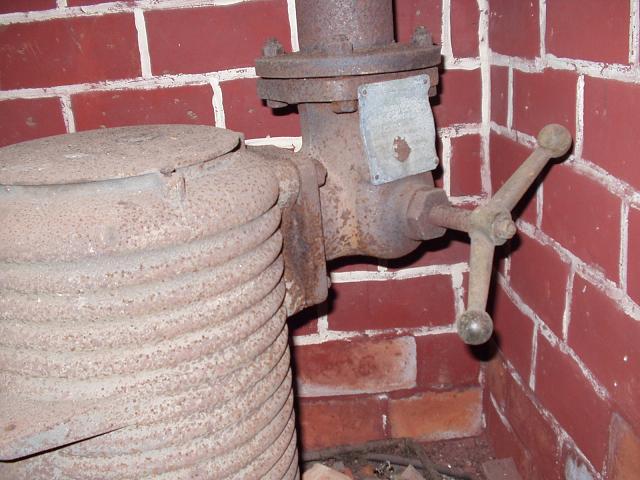

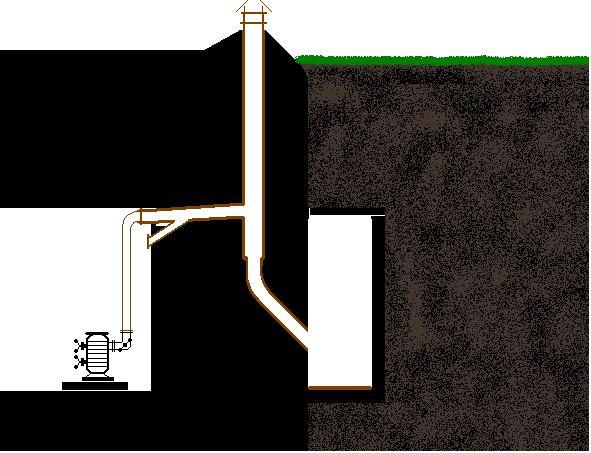

Under strid ville man kunne stenge ovnen ved hjelp av en lukkeventil i bakkant av ovnen. Med stengt ventil oppnådde man ikke bare en gasstett ovn, men man sikret også bunkeren fra eksplosjoner i ovnsrøret dersom fienden skulle driste seg til å slippe granater ned i pipa! Alle Regelbauten hadde en granatfelle på utsiden av bunkeren. Ovnsrøret ledet direkte fra taket og ned hit, og halvveis ned gikk et rør i vinkel inn i bunkeren.
På denne måten ungikk man en detonasjon inne i betong konstruksjonen eller i selve ovnen. På samme tidspunkt var man altså avhengig av å ha en ovn som kunne motstå trykkbølgen fra granatfella.


You do not have the required permissions to view the files attached to this post.


08 Aug 2007 0:33
Profile WWW
Site Admin
User avatar

Joined: 06 Feb 2006 20:30
Posts: 3515
Location: Rennesøy
Post

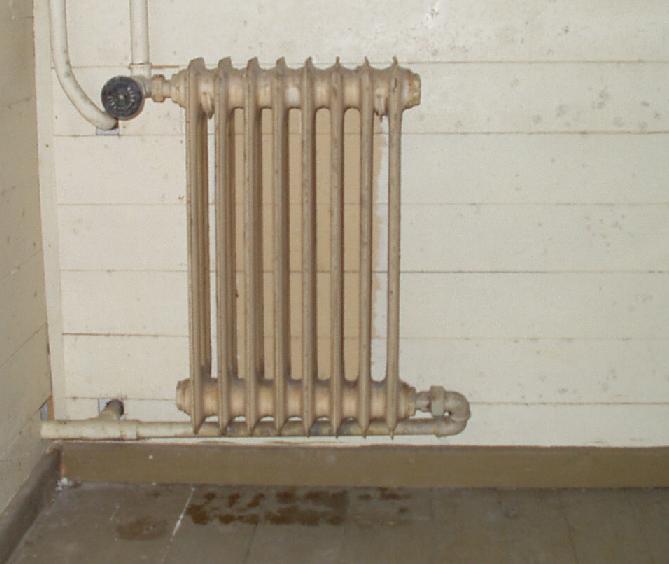

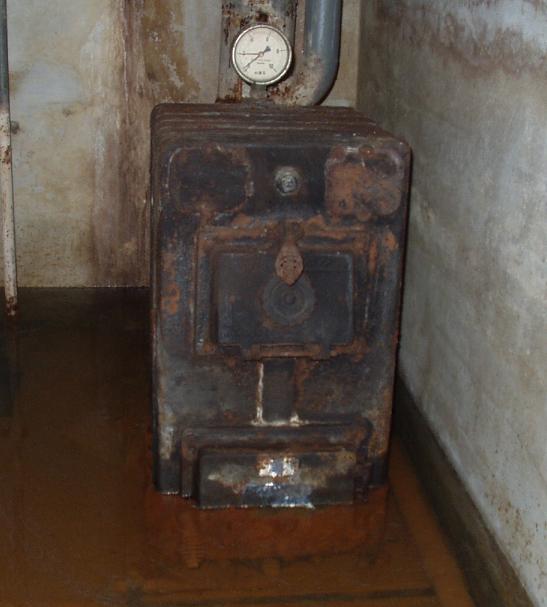

I større bunkere med flere rom var det lite hensiktsmessig å plassere en ovn i hvert rom.... Løsningen her var ofte å sette inn en sentralfyr som sirkulerte varmt vann til radiatorer i bunkeren. Flere av forumets medlemmer husker kanskje dette fra R 638 sanitetsbunkeren på Fjell festning, men tilsvarende anlegg var også i bruk i f.eks R 608.

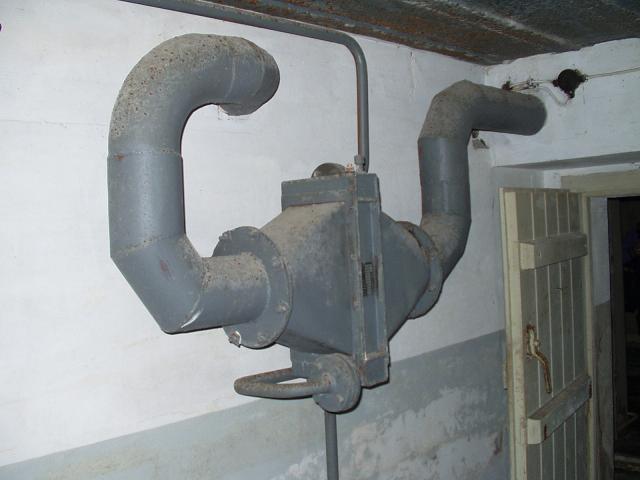

Som tilleggsutstyr til radiatorene sirkulerte vannet først gjennom en spiral som lå inni ventilasjonsanlegget. Med denne finurlige løsningen oppnådde man også en viss oppvarmg av luft utenfra før dette ble blåst inn i bunkeren. Selve ovnen het enkelt og greit "Warmwasserkessel", men kom i hele 17 forskjellige varianter, at etter hvor mye effekt man trengte.


You do not have the required permissions to view the files attached to this post.


08 Aug 2007 0:50
Profile WWW

Joined: 12 Jul 2007 21:17
Posts: 21
Det står en WT80K i hver bunker på Tellevik kystfort. Alle er sandblåst og restaurert og gir en utrolig fin varme. Virkelig effektive ovner som vi bruker mye om vinteren. På flere av disse er produsentnavnet stanset inn på innsiden av døren på selve den ildfaste steinen. Her står det "Ernst Haas und Sohn". Undersøkte hos en ovnsleverandør i Bergen for noen år siden om Haas og sønn holdt koken enda; og "joda Haas-ovnene er Rolls Royce utgaven av kvalitetsovner". Men regner med firmaet hadde noen gode år på 40-tallet og..


13 Aug 2007 23:31
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6232
Location: Bergen

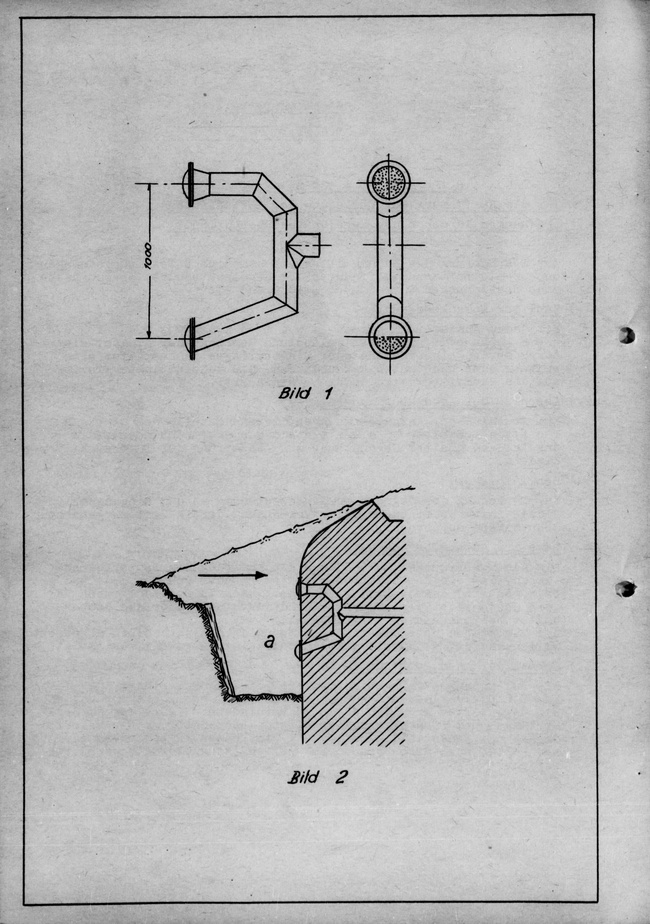

Gammel tråd, men siden granatfelle neves her tar jeg med en tegning som viser luftinntak på R600-serie regelbau (fra dokumentet "Richtlinien für die Ausführung und Verlegung der Luftansaugeöffnungen in den neuen Regelbauten über nr. 600"):


You do not have the required permissions to view the files attached to this post.


Last edited by Natter on 13 Oct 2013 11:16, edited 1 time in total.



05 Oct 2013 3:19
Profile

Joined: 14 Aug 2012 17:08
Posts: 448
Location: Klepp
Interesant med granatfellene. Har alltid tenkt at det kunne være lett å stappe noe nedi inntak eller skorstein.

_________________
http://www.sau.no/


12 Oct 2013 10:52
Profile

Joined: 14 Oct 2007 17:07
Posts: 594
Location: Trondheim - Norge
Noen som har lest vekten på WT80K ovnen? Det er jo en god slump stål i den, sikkert med noen ildfaststeiner på innsiden også.

_________________
C. Hoff


12 Oct 2013 14:06
Profile

Joined: 26 Sep 2006 18:11
Posts: 890
Location: Bodø
c_hoff82 wrote:
Noen som har lest vekten på WT80K ovnen? Det er jo en god slump stål i den, sikkert med noen ildfaststeiner på innsiden også.


Har nettopp hentet en wt80k og den veier noen kilo. Har ikke veid den, men tipper på rundt 50 kg :)

Thomas L


12 Oct 2013 16:51
Profile WWW

Joined: 14 Oct 2007 17:07
Posts: 594
Location: Trondheim - Norge
Regner med at det fort blir 50 kg. Hadde nesten sett for meg litt mer.

_________________
C. Hoff


12 Oct 2013 21:20
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6232
Location: Bergen
c_hoff82 wrote:
Noen som har lest vekten på WT80K ovnen? Det er jo en god slump stål i den, sikkert med noen ildfaststeiner på innsiden også.

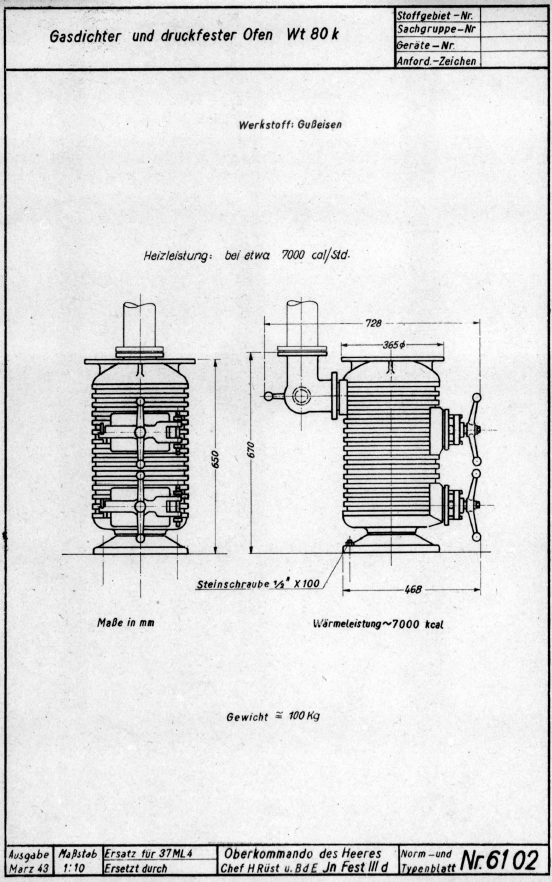

Tysk fasit ("Norm- und Typenblätter für Maschinen und Maschinenteile zur Ausstattung von Befestigungsanlagen") sier 100kg:


You do not have the required permissions to view the files attached to this post.


Last edited by Natter on 13 Oct 2013 11:17, edited 1 time in total.



13 Oct 2013 0:22
Profile

Joined: 26 Sep 2006 18:11
Posts: 890
Location: Bodø
Var den såpass tung, det hadde jeg ikke trodd :)

Thomas


13 Oct 2013 8:58
Profile WWW

Joined: 14 Oct 2007 17:07
Posts: 594
Location: Trondheim - Norge
Takk. Bedre enn fasit får man ikke :-)

_________________
C. Hoff


13 Oct 2013 15:25
Profile
User avatar

Joined: 26 Nov 2006 11:58
Posts: 2732
Location: Sandefjord

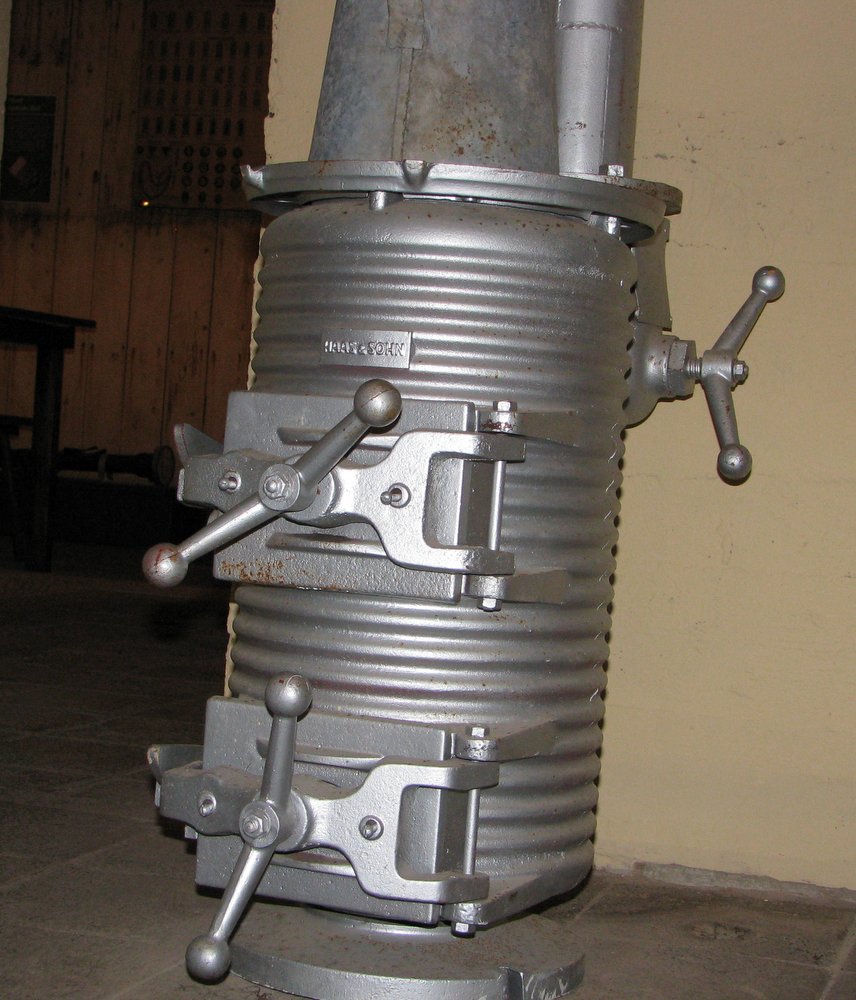

Et bilde av en restaurert ovn


You do not have the required permissions to view the files attached to this post.

_________________
Mvh
Yngvar


13 Oct 2013 17:53
Profile WWW

Joined: 14 Oct 2007 17:07
Posts: 594
Location: Trondheim - Norge
Når man ser på original foto med ovner i motivet er det interessant å legge merke til at fargen varierer mellom sølv slik som den Yngvar postet, og sort.
Vedlagte bilde er utsnitt av to bilder. Ovnen til venstre er sølvfarget, mens den til høyre er sort.
Ovnene på bildet er den tidlige typen, WT80.


You do not have the required permissions to view the files attached to this post.

_________________
C. Hoff


13 Oct 2013 20:06
Profile
User avatar

Joined: 26 Nov 2006 11:58
Posts: 2732
Location: Sandefjord

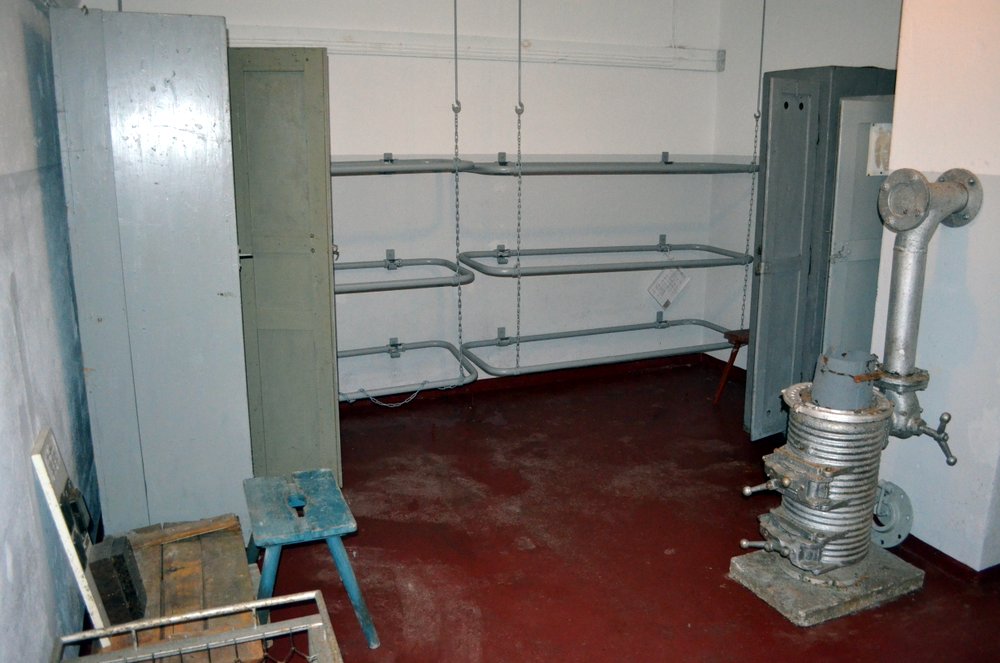

En ovn i sitt rette miljø i en bunker


You do not have the required permissions to view the files attached to this post.

_________________
Mvh
Yngvar


13 Oct 2013 21:40
Profile WWW
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6232
Location: Bergen
Aktuell pris for en Wt 80k er tydeligvis kr 3000,-

http://www.finn.no/finn/torget/annonse; ... type=agent


05 Nov 2013 19:04
