Mannskapsbunker for 10 mann Regelbau 621 var en meget vanlig bunker langs Atlanterhavs muren, selv om den litt større 622 var mest vanlig i Norge. Siden jeg ikke hadde laget denne bunkeren tidligere har jeg hatt litt morro av å lage en fiktiv innredet utgave. Nødutgang er ikke normalt på denne men siden noen har det er den tatt med for illustrasjon. Har også kastet ut noen gardrobeskap for å få litt bedre plass. Alt teknisk utstyr er så langt som mulig også gitt korrekt betegnelse og alle dører kan åpnes og lukkes. I tillegg er alle stålbjelker som er i taket på alle rom tatt med. Har funnet noe rusk når jeg laget bildene så det skal rettes før opplasting. Pga alt utstyr blir den delt i 2 filer hver på 10mb.

Noe av utstyret er laget av meg og resten av Scolty og Bunker14 som skal ha stor takk og har gjort modellen mulig.

Ellers vil jeg ønske alle kystfort venner ett riktig godt nytt år og takk for all hjelp og bistand med bunkermodeller i året som har gått. :bravo
Attachments
Kammonett festet i tarnhaken som det fremdeles er rester av rundt om kring
Kammonett festet i tarnhaken som det fremdeles er rester av rundt om kring
Uten nett. Ikke alle bunkere hadde fullt oppsett med rør for antenne i begge innganger.
Uten nett. Ikke alle bunkere hadde fullt oppsett med rør for antenne i begge innganger.
Omfattende mengde med stålbjeker og plater selv på en liten bunker
Omfattende mengde med stålbjeker og plater selv på en liten bunker
Torn E b var en vanlig radio av den enklere typen. Sammen med Festungfernsprecher telefon.
Torn E b var en vanlig radio av den enklere typen. Sammen med Festungfernsprecher telefon.
Ovnen Wt 80k var mer populær enn forrige utgave som ikke hadde kokeplate. Intruksjons "blatte" er selvsagt satt opp på veggen.
Ovnen Wt 80k var mer populær enn forrige utgave som ikke hadde kokeplate. Intruksjons "blatte" er selvsagt satt opp på veggen.
Til venstre for radio er Funkinnenanschlussdose som er en del av kablingsopplegget for antennen
Til venstre for radio er Funkinnenanschlussdose som er en del av kablingsopplegget for antennen
Friskluft anlegg HES 1.2 er sikkert kjent for de fleste
Friskluft anlegg HES 1.2 er sikkert kjent for de fleste
Rør med friskluft skal normalt være malt blå, mens urenset luft er gule og overtrykksventiler og brukt luft rød.
Rør med friskluft skal normalt være malt blå, mens urenset luft er gule og overtrykksventiler og brukt luft rød.
Festungsantennen og bunker periskop SR9
Festungsantennen og bunker periskop SR9
Her kommer ledningen for antennen via en boks Funk-Außenan-schlußdose
Her kommer ledningen for antennen via en boks Funk-Außenan-schlußdose
Stål profiler i nødutgang er stort sett vekk i dag. Sammen med Sprachrohr endestykke for samtaler med tubruk (mellom ovn og vegg)
Stål profiler i nødutgang er stort sett vekk i dag. Sammen med Sprachrohr endestykke for samtaler med tubruk (mellom ovn og vegg)
Oversiktsbilde
Oversiktsbilde
Last edited by AndersHJ on 02 Jan 2011 10:06, edited 1 time in total.
Top
User avatar
dolmen
Posts: 1383
Joined: 25 Jan 2008 8:03

Kan dette være en slik bunker?Inngang med trapp til mannehull skimtes helt til høyre.
Attachments
Bunker 1..jpg
Bunker 1..jpg (136.78 KiB) Viewed 1265 times
Top
User avatar
dolmen
Posts: 1383
Joined: 25 Jan 2008 8:03

Et litt bredere bilde.
Attachments
Top
User avatar
dolmen
Posts: 1383
Joined: 25 Jan 2008 8:03

Gjennomføringer for forskjellig utstyr er det i taket flere steder.Antenner osv.
Attachments
Top
User avatar
ole w
Posts: 610
Joined: 31 Oct 2009 22:05
Location: stjørdal

dæven han! blir helt imponert hvergang. nydelig arbeid :bravo
ow
Top
User avatar
AndersHJ
Posts: 674
Joined: 30 Sep 2009 10:27
Location: Bærum

dolmen wrote:Gjennomføringer for forskjellig utstyr er det i taket flere steder.Antenner osv.

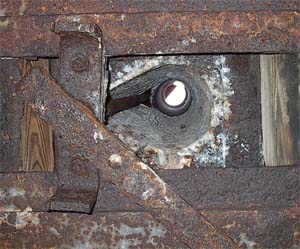

Nesten umulig å identifisere bunkeren fra bilde. Betong til tobruk? ser imidlertid ut til å være av nyere dato. Mht rør for bunkerperiskop, ser det ut til å ha vært to typer. Den du har bilde av kan være tidlig type 734P3.

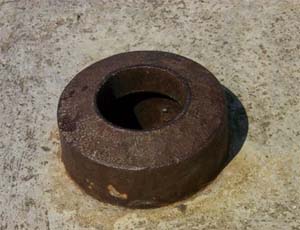

734P3 er rund i topp og måtte ha eget stopp rør i periskop røret for å tette.
(Bilde nedenfor er denne typen)

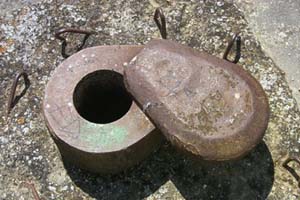

735P3 hadde innebygget lokk for å stenge og er mer vanlig på 600 serie regelbau og senere. (Bilde under)
Top
User avatar
Yngvar
Posts: 2764
Joined: 26 Nov 2006 11:58
Location: Sandefjord
Contact:
Contact Yngvar

Hei Anders, dette er bilder fra en 622, kanskje de kan være til hjelp
Attachments

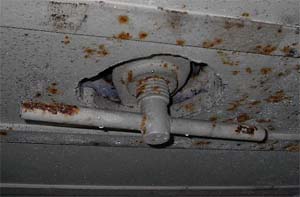

622
622
Mvh
Yngvar
Top
User avatar
AndersHJ
Posts: 674
Joined: 30 Sep 2009 10:27
Location: Bærum

Da er modellen lastet opp i 2 deler. Link under.
Åpne først del 1 - Select all - Copy. Åpne deretter del 2, velg - paste in place. Lagre i en ny fil så har du en komplett fil.
Top
User avatar
SES
Posts: 324
Joined: 29 Jul 2008 19:52
Location: 05 ON LT 8
Contact:
Contact SES

Utroligt flot, fantastisk måde at illustrere en bunker på.
mvh
SES
Top
User avatar
Erik E
Site Admin
Posts: 3515
Joined: 06 Feb 2006 20:30
Location: Rennesøy
Contact:
Contact Erik E

Bunkeren Dolmen har avbildet er en Regelbau 504.
Døren lengst bort er mye bredere enn vanlig personelldør (To-fløyet dør til Pak-garasje) og litt "Give-away" for 500-serie er at den er mye rundere i kantene enn Etterfølgeren (Regelbau 629) :-)

Utifra alle granathylsene som ligger og slenger der nede er det rimelig å tro at bunkeren har huset en (eller flere) 3,7 cm Pak :wink:

Mvh
Erik E
Top
