 Tyske tegn og symboler
Author Message
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Fra tid til annen får vi tak i biter av tyske oversikter, der forskjellige symboler forekommer. Har noen oversikt over disse symbolene? Evt. referanse til litteratur eller nettsteder der disse er opplyst.

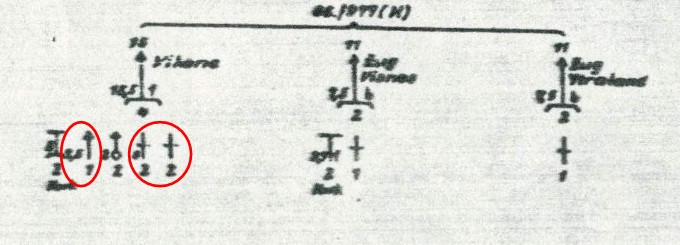

Kan noe si meg hva de tre symbolene i de røde sirklene på denne oversikten fra HKB Vikene i Haugesund betyr. Tror den til venstre er en feltkanon, og at de andre to er hhv. s. MG og MG(?)


You do not have the required permissions to view the files attached to this post.

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


27 Dec 2007 16:27
Profile WWW
Moderator
User avatar

Joined: 16 May 2007 15:31
Posts: 2926
Arquebus wrote:
Tror den til venstre er en feltkanon, og at de andre to er hhv. s. MG og MG(?)

Synd det er så uleselig...

Ifølge min tolkning(tipping) så går jeg for, fra venstre:

- 2 stk. PAK i "støpt stilling" (Kan det være et 5-tall, og "KwK" under, dvs. i Rs 65a f.eks.)
- 1 stk. LAG kanon (løs m/dekning, uleselig kaliber )
- 2 stk. FLAK , her betyr det vel 2cm.
- 2 stk s.MG
- 2 stk le.MG

For øvrig har Arquebus boken "Tyske militære styrker i Midt-Norge 1940-45" i hyllene... Se s.76 for Tyske kartsymboler.
(Om boken "er ute", sjekk med RolfM ;-) )


28 Dec 2007 0:26
Profile
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Takk for info. og tips.

Er det noen som har en bedre kopi av disse oversiktene som viser bevæpning ved kystbatteriene ?

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


28 Dec 2007 0:51
Profile WWW
Site Admin
User avatar

Joined: 06 Feb 2006 20:30
Posts: 3515
Location: Rennesøy
Post
En del tegn finnes her:
http://chrito.users1.50megs.com/kstn/ta ... almain.htm

Men disse endret seg underveis under krigen, samt at de som tegnet disse kartene og oversiktene sikkert ofte tok "snarveier" ;-)

Erik


28 Dec 2007 1:16
Profile WWW
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Post
Takk for tips og info. Erik.

Fant ikke de to symbolene med rød ring til høyre, som mest sannsynlig er s.MG og MG, er det noen måte å få bekreftet dette på?

Egentlig ganske interessant at tyskerne tar med MG i oversikten, det viser hvilken stor vekt MG hadde i forsvaret av batterier og støttepunkt. Trodde først det var BK, men da måtte det fulgt en eller annen merknad om størrelse(?)

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


28 Dec 2007 15:11
Profile WWW
Moderator
User avatar

Joined: 16 May 2007 15:31
Posts: 2926
Post
Arquebus wrote:
Fant ikke de to symbolene med rød ring til høyre, som mest sannsynlig er s.MG og MG, er det noen måte å få bekreftet dette på?

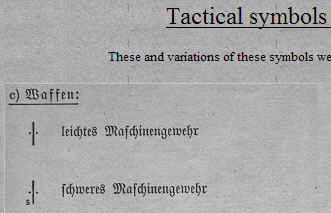

http://chrito.users1.50megs.com/kstn/ta ... fftact.htm


You do not have the required permissions to view the files attached to this post.


28 Dec 2007 15:59
Profile
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Post
Enig i at det kan tolkes som det tegnet for MG og at kopien er så dårlig at prikkene har gått sammen så det ser ut som en kryss.

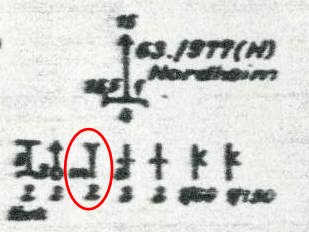

Jeg har ett symbol til som jeg lurer på, det er fra HKB Norheim og er en slags "Y" med antallet "2" under og ett nærmest uleselig tall på venstre side som angir størrelse/kaliber. Vet noen hva dette "Y" tegnet symboliserer?

Har lurt på om det kan være GrW. eller FlW.?


You do not have the required permissions to view the files attached to this post.

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


28 Dec 2007 16:52
Profile WWW
Site Admin
User avatar

Joined: 06 Feb 2006 20:30
Posts: 3515
Location: Rennesøy
Post
Tror nok det er tegnet for flammekaster + en "m" for "mittlerer"

EE


28 Dec 2007 19:18
Profile WWW
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Post
Erik E wrote:
Tror nok det er tegnet for flammekaster + en "m" for "mittlerer"

EE


Da stemmer det med annen info. jeg har om HKB Nordheim, det var 2 stk. m.FlW. så det passer egentlig.

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


28 Dec 2007 22:22
Profile WWW

Joined: 26 Sep 2006 18:11
Posts: 890
Location: Bodø
Post
Ble litt usikker på disse symbolene her, har sett dem blitt brukt som både Kwk og Pak, noen som har fasiten?

Mvh
Thomas


You do not have the required permissions to view the files attached to this post.


24 Aug 2008 19:30
Profile WWW

Joined: 09 Nov 2007 23:12
Posts: 717
Location: Bjugn
Post
Thomas L wrote:
Ble litt usikker på disse symbolene her, har sett dem blitt brukt som både Kwk og Pak, noen som har fasiten?

Mvh
Thomas


KwK og PAK har samme funksjon, nemlig bekjempelse av panserkjøretøyer. Derfor fusket tyskerne litt når de tegnet kart.
Normalt betyr et rent tegn PAK. Klammen i bunn betyr "in Fester Stellung". Streng tatt er det PAK om det ikke er annotert KwK ved siden av tegnet. Her ble det som sagt slurvet mye, ettersom dette ikke betød så mye i taktisk sammenheng.
I AOK Norwegens månedlige tablåer er det tegnet inn annotasjonen "KwK" i slike tilfeller, men på lokale kart kan man oppleve at denne annotasjonen mangler. (Eksempelvis 5 cm KwK i sokkellavett).

_________________
JEF


24 Aug 2008 20:10
Profile

Joined: 26 Sep 2006 18:11
Posts: 890
Location: Bodø
Post
Takk for godt svar, noterer meg disse som Pak inntil videre,
det kan nok stemme da det på samme kart er skrevet Kwk under tilsvarende symbol.

Thomas


24 Aug 2008 20:15
Profile WWW
User avatar

Joined: 10 May 2006 22:43
Posts: 941
Location: Florø
Post

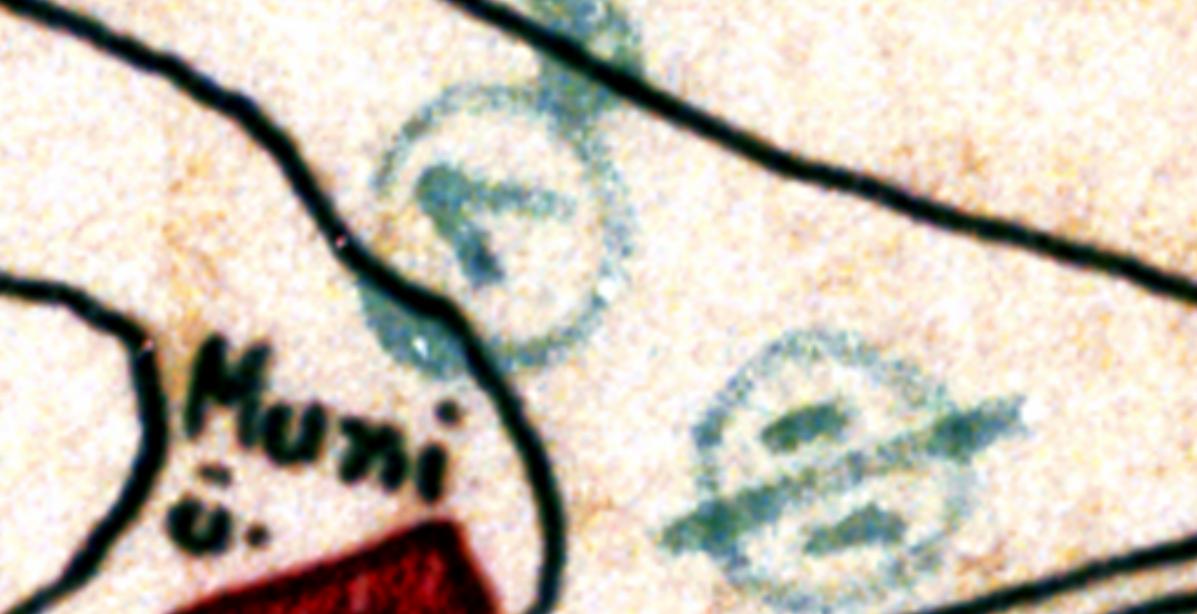

Noen som vet hva det blå (V) tegnet står for?


You do not have the required permissions to view the files attached to this post.

_________________
Flora krigshistorielag


08 Oct 2008 23:57
Profile WWW
Site Admin
User avatar

Joined: 06 Feb 2006 20:30
Posts: 3515
Location: Rennesøy
Post
Ganske sikkert en bombekaster!
Blå er jo vanligvis fargen for Luftwaffe... Var de i nærheten kanskje?

Mvh
Erik E


09 Oct 2008 0:06
Profile WWW
User avatar

Joined: 10 May 2006 22:43
Posts: 941
Location: Florø
Post
Erik E wrote:
Ganske sikkert en bombekaster!
Blå er jo vanligvis fargen for Luftwaffe... Var de i nærheten kanskje?

Mvh
Erik E


Jupp, den "berømte" Hauptflugwachen ;) Glad for at du kommenterte fargen, for jeg blir ikke klokere på dette....Legger ved et større kartutsnitt. Noen ideer?
