 12,7cm. SKC/34 Rekkevidde 17.000 meter
Author Message

Joined: 25 May 2006 13:19
Posts: 208
Location: Konsvikosen, Lurøy kommune
Vi skal montere en SKC 34 i ei ny utstilling ved Grønsvik Kystfort. Noen som har mer informasjon om vekt på kanonen? Den er i utgangspunktet delt i tre deler: lavett/affutasje, skjold og løp. Skulle gjerne hatt vekt på hver enkelt del. Tar også gjerne imot tekniske tegninger på kanonen om det er noen som sitter på det.

MVH
Inge S


31 Aug 2010 14:08
Profile
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Gronsvik wrote:
Vi skal montere en SKC 34 i ei ny utstilling ved Grønsvik Kystfort. Noen som har mer informasjon om vekt på kanonen? Den er i utgangspunktet delt i tre deler: lavett/affutasje, skjold og løp. Skulle gjerne hatt vekt på hver enkelt del. Tar også gjerne imot tekniske tegninger på kanonen om det er noen som sitter på det.

MVH
Inge S


Vekt av hele greia er nokså nøyaktig 10 tonn, og jeg mener å huske at rør med bakstykke er rundt 3,5 tonn. Står ikke vekten av rør med bakstykke stemplet inn i godset bak der?


.

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


31 Aug 2010 15:56
Profile WWW

Joined: 02 Jan 2008 17:44
Posts: 664
Location: Oslo
Jeg har et gammelt notat (husker ikke hvor det er fra, og vet ikke om det stemmer) som sier at vekt er 3645 kg (det må være rør + bakstykke) og at rørets lengde er 543 cm.


31 Aug 2010 16:18
Profile

Joined: 25 May 2006 13:19
Posts: 208
Location: Konsvikosen, Lurøy kommune
Takk for tilbakemeldinger! Skal sjekke bak. Noen som vet vekta på skjoldet? En ting til; når kanonen er montert opp, vil det være mye moment i røret, eller er kanonen sånn ca. i balanse? Trenger opplysninger om dette for å finne ut hvor sterk fundamentering vi trenger.

Inge S


31 Aug 2010 20:46
Profile
User avatar

Joined: 23 Jun 2007 21:41
Posts: 1033
Location: 5501 Haugesund
Gronsvik wrote:
Takk for tilbakemeldinger! Skal sjekke bak. Noen som vet vekta på skjoldet? En ting til; når kanonen er montert opp, vil det være mye moment i røret, eller er kanonen sånn ca. i balanse? Trenger opplysninger om dette for å finne ut hvor sterk fundamentering vi trenger.

Inge S


Våpenet er rimelig balansert i normalstilling, men vær obs på å sikre rør/bakstykke så det ikke glir bakover.

Vekta på skjoldet kan jeg tenke meg er drøye 2 tonn.



.

_________________
Arquebus krigshistorisk museum
http://www.arquebus.no
post@arquebus.no


01 Sep 2010 7:54
Profile WWW

Joined: 20 Mar 2008 12:18
Posts: 245
Hei Grønsvik ,
Her er noen data for 12,7 cm SKC/34 i skipsutgaven :
Kanonrør med kile : 3635 kg
Vugge med rekylsystem : 1320 kg
Lavett : 2605 kg
Skjold : 1870 kg
Siktemidler : 530 kg
El.system : 260 kg
Vekt komplett : 10220 kg
Kilde : Waffen Revue nr 119
Mvh
ludvig


01 Sep 2010 9:32
Profile

Joined: 25 May 2006 13:19
Posts: 208
Location: Konsvikosen, Lurøy kommune
Takk for opplysningene! De er svært verdifulle.

MVH Inge S


02 Sep 2010 19:36
Profile

Joined: 25 May 2006 13:19
Posts: 208
Location: Konsvikosen, Lurøy kommune
Noen som har informasjon om boltene denne kanonen ble festet med, type og mål på gjenger osv.
Skulle gjerne også hatt mål på "kransen" som kanonen ble montert fast i. Altså den delen som ble støpt fast i bakken (var denne opphøyet?)

Inge S


26 Sep 2010 10:05
Profile

Joined: 20 Mar 2008 12:18
Posts: 245
Hei Grønsvik ,
Har du sett nærmere på denne trådens side 1 ???
De fleste av svarene finner du på Bjørnar Nybrotts
innlegg .
Jeg har sjekket ut UD 18 - 11 :
12,7 cm SKC/34 i MPL C/34 Beskrivelse og
vedlikeholdsinstruks 1956
+ WR 117 , WR 118 og WR 119 Ingen
av gir mere detaljert svar .
Det er 14 x bolter med 65 mm hoder + 45 mm
kropp .
Ludvig


26 Sep 2010 19:11
Profile

Joined: 25 May 2006 13:19
Posts: 208
Location: Konsvikosen, Lurøy kommune
Har sjekket side 1 ja. Skulle likt å hatt gjengetype og mål, men slik informasjon finnes vel neppe åpent. Får prøve å ta kontakt med Sjøforsvarsmuseet. Ellers har det jo stått slike kanoner i Sandnessjøen, så jeg kan måle dette der om kanonstillingen er inntakt og gjengene ikke alt for rustne :)

Inge S


28 Sep 2010 8:31
Profile

Joined: 09 Nov 2007 23:12
Posts: 717
Location: Bjugn
Gronsvik wrote:
Har sjekket side 1 ja. Skulle likt å hatt gjengetype og mål, men slik informasjon finnes vel neppe åpent. Får prøve å ta kontakt med Sjøforsvarsmuseet. Ellers har det jo stått slike kanoner i Sandnessjøen, så jeg kan måle dette der om kanonstillingen er inntakt og gjengene ikke alt for rustne :)

Inge S


Tyske marinekanoner brukte som oftest Whitworth-gjenger på festeboltene - en gammel arv. Dimensjonen er enten 1 1/2 toms eller 2 1/2 toms.

EDIT: Da fant jeg oversikten over tyske kanoner i flyttelasset :-D
Når det gjelder 12,7 cm hadde den M45 bolter, 14 stykker med boltesirkel 910 mm.

_________________
JEF


03 Oct 2010 10:10
Profile
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum
Driver å graver meg ned i detaljer. Etter det jeg har funnet ut brukte 38cm og 40,6cm indrekanon i kaliber 12,7cm (Abkommrohr Kanone = Abk.K.)
det er vel grunn til å anta at denne brukte samme ammunisjon som denne kanonen. Disse hadde betegnelsen:
38 cm S.K.C/34 = 12.7 cm Abk.K. L/35
Har ikke funnet ut hva betegnelsen på tilsvarende for 40,6cm. Etter opplysninger fra Navweaps var dette todelt ammunisjon, er det noen som har bilde / tegning av hylse og granat?


You do not have the required permissions to view the files attached to this post.

_________________
Mvh
AndersHJ
Mine ferdige Sketchup modeller klikk her


13 Nov 2010 23:40
Profile
Ifølge overleveringspapirene fra 1945 for 40,6 cm batteriet på Trondenes ble samme rør benyttet, "Abkommrohr 12,7 cm KL/35"
Off topic kan nevnes at 17 cm batteriet hadde både 5 og 8 cm "abkommrohr"
Sigfred R.


14 Nov 2010 0:01
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum
RasmusTerne wrote:
Ifølge overleveringspapirene fra 1945 for 40,6 cm batteriet på Trondenes ble samme rør benyttet, "Abkommrohr 12,7 cm KL/35"
Off topic kan nevnes at 17 cm batteriet hadde både 5 og 8 cm "abkommrohr"
Sigfred R.


Takk for info, regner med at de hadde noen ekstra foringer på 40,6 ellers skranglet det vel veldig når de skjøt og presisjonen ble vel også så som så. :-)

_________________
Mvh
AndersHJ
Mine ferdige Sketchup modeller klikk her


14 Nov 2010 0:28
Profile

Joined: 12 May 2008 12:25
Posts: 48
Hei
Jeg ser at det finnes bilder av denne kanonen som er utstilt på Oscarsborg kanonutstilling fra før, men ingen forfra.

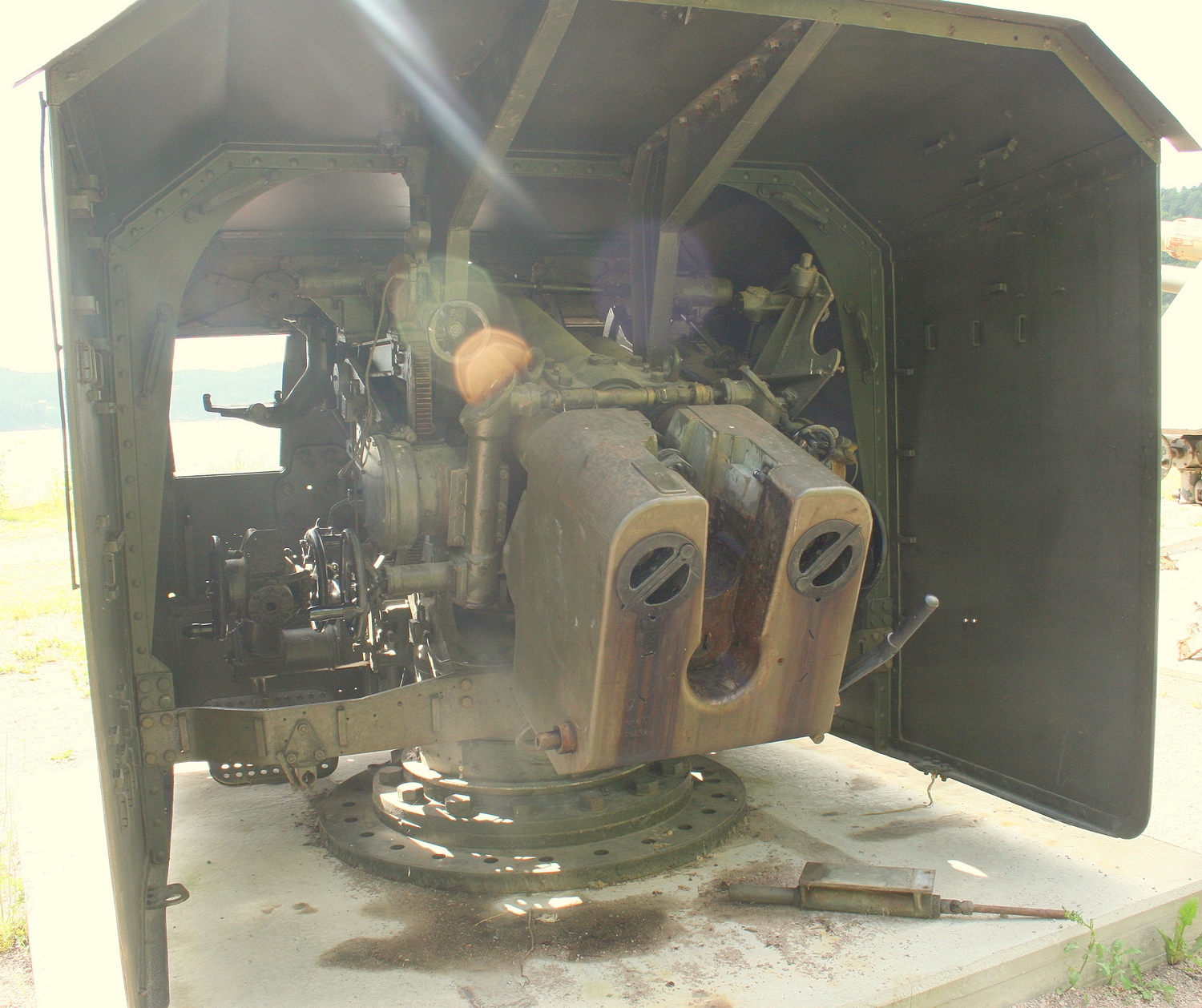

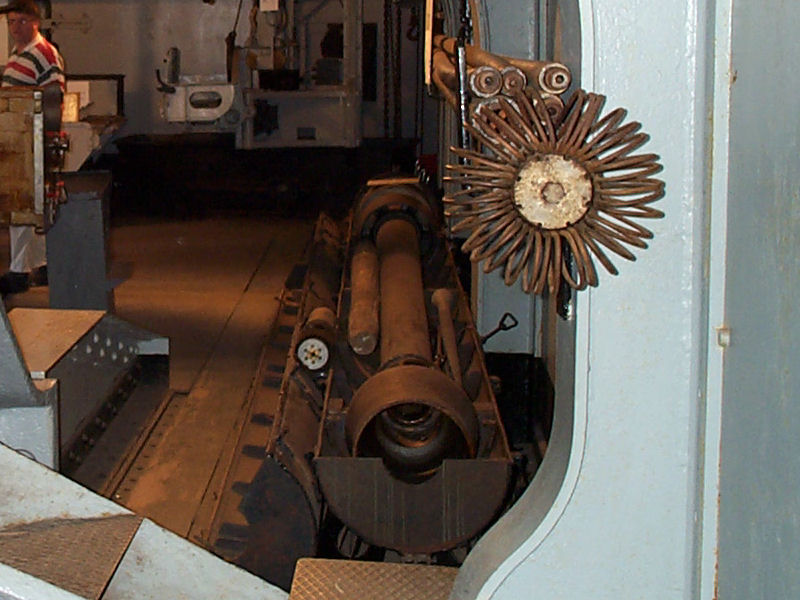

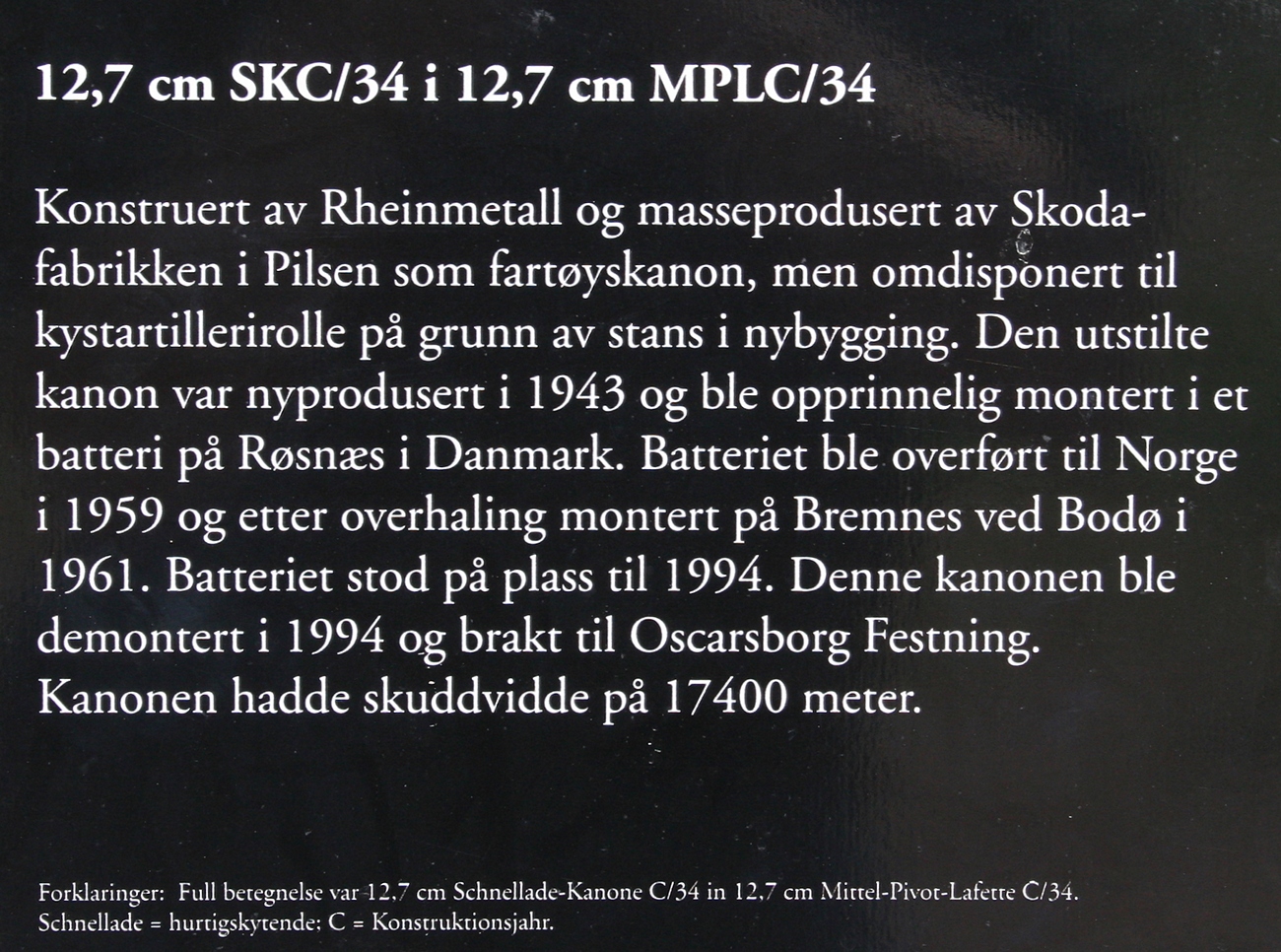

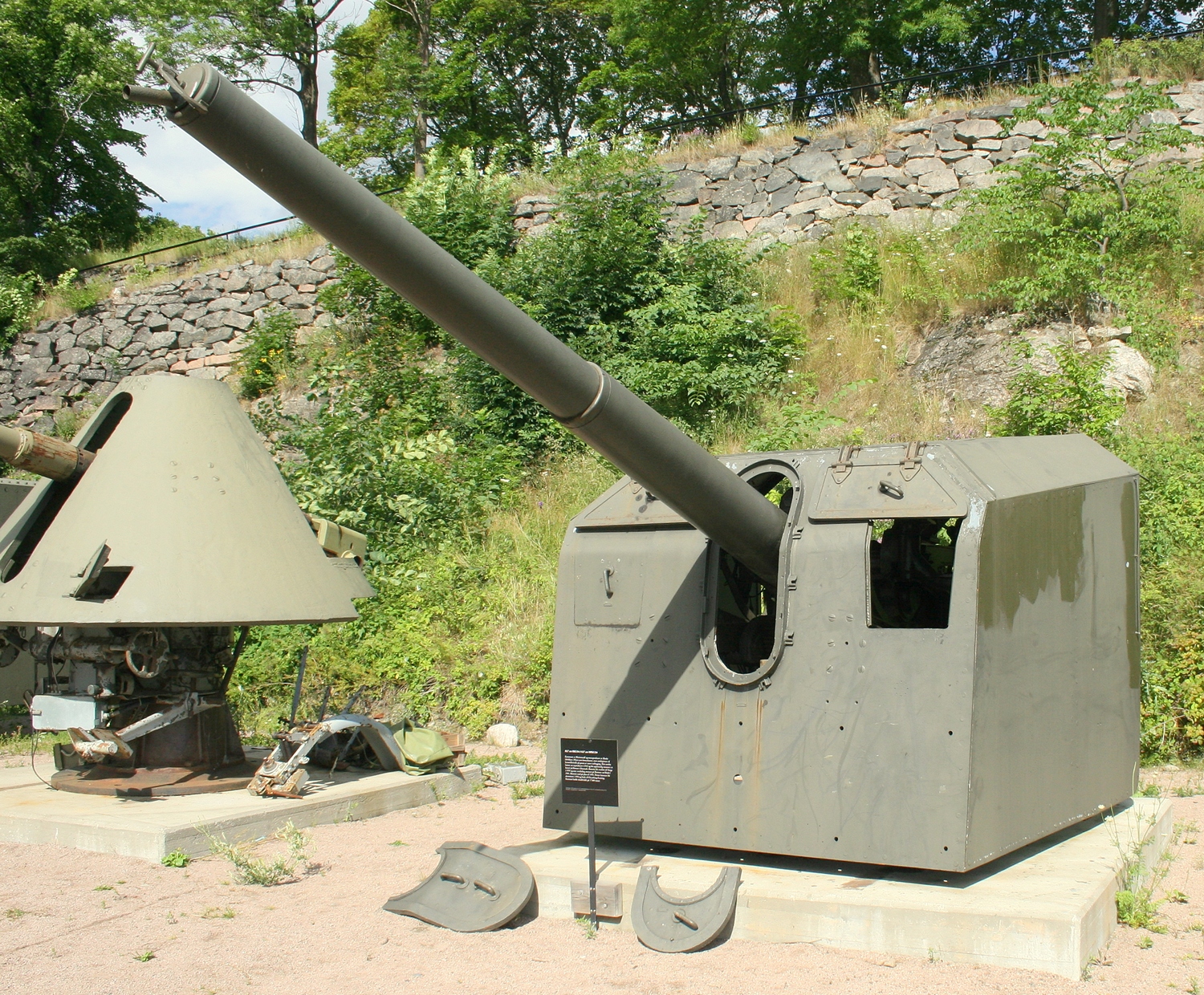

Så her er noen bilder til av kanonen. 12,7cm SKC/34 i en 12,7cm MPLC/34 lavett.
All informasjon hilses velkommen.

Mvh. Jo Bakken


You do not have the required permissions to view the files attached to this post.


14 Nov 2011 0:03
Profile
